1．用  途
    计算机接口电路。
    2．原  理
    在很多声卡上，MIDI接口并没有很好地实现。74HCT32D因为MIDI信号并不是真正的TTL信号，严格地讲，MIDI信号是一个电流环路，其接收端与发送端电路通过光耦隔离。图4. 34所示电路是利用声卡接口实现的真正的MIDI接口。该电路采用CNY17/11光耦合74LS14TTL电平驱动器，通过一个15针的插头与声卡的joystick/MIDI端口连接，需特别注意的是MIDI接口的接地端不能互连。

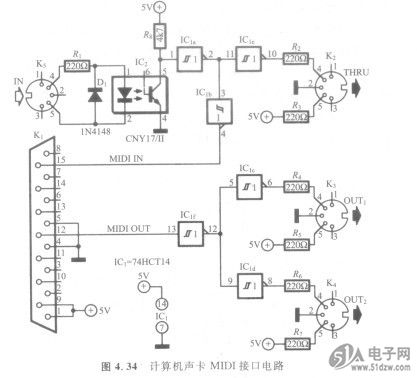

    图4. 34计算机声卡MIDI接口电路


    1．用  途
    总线的电气隔离。
    2．原  理
    电路如图4.35所示。电路完全对称，当左边的SDA信号线为高电平时，光耦IC1的发光二极管截止，数据不向右边传输，右边的SDA'信号线保持高电平。当左边的SDA信号线为低电平时，光耦IC1的发光二极管导通，IC，的光电三极管饱和导通，使Dz导通，右边的SDA'信号线变为低电平，数据向右边传输。数据从右边向左边传输的过程与上述过程相同，SCL信号线的数据传输过程也相同。
    电阻Ri、R4、Rs和R8是3.3kQ的上拉电阻，是I2 C总线所必需的。如果这些电阻在别处存在，它们可以省去。
    电路的电流信号比通常稍稍大了一点。这是由于光耦中发光二极管的分流。但仍在I2C标准的范围之内。

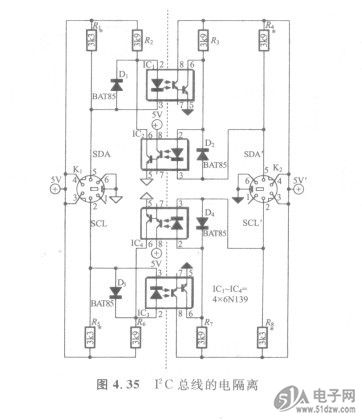

    圈4.35    12C总线的电隔离
