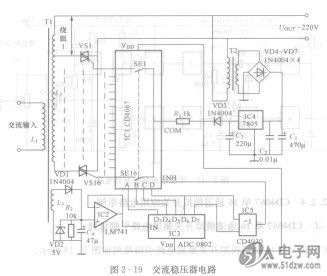

交流稳压器电STP10NC50FP路如图2-19所示。它是一个由CD4067组成的交流稳压电路，除了有稳定交流电压的作用外，还具有欠压及过压保护功能。


    变压器Tl的二次绕组L2上共有十六个线圈，从线圈1开始，每个线圈步进一级，便会有11V电压步进。变压器Tl的二次绕纽L3为取样电阻，取样电压经VD1、C4整流滤波，由IC2隔后，送入A/D转换器IC3，将取样模拟量变为五位二进制数码输出，IC3高五位D7～D3的输出经异或门IC5或直接输给模拟开关集成电路IC1。此时，IC1根据选通数码指令，使16选1模拟开关对应的一个选通，并触发对应的晶闸管导通。交流输入电压与数码指令及模拟开关闭合的关系见表2-6。不难看出，当交流电压发生变化时，电路可通过模拟开关自动调节输出电压，使其稳定在220V左右。
    当交流电压大于297V或小于132V时，模拟开关IC1将终止选通，晶闸管VS1～VS16均处于截止状态，交流输出电压回路被切断，起到了过压或欠压保护作用。
