开关电源体积小，质量轻来效率高，
    家用电器采用多，故障发生也不少，
    分类方法有多种，串联应用为主要，
    VT周期开与关，开有电压关压冒，
    改变脉冲占空比，实现稳压应知道。
    分立元件较复杂，控制还是集成好，
    专用集成晶种多，逐个了解就知晓。

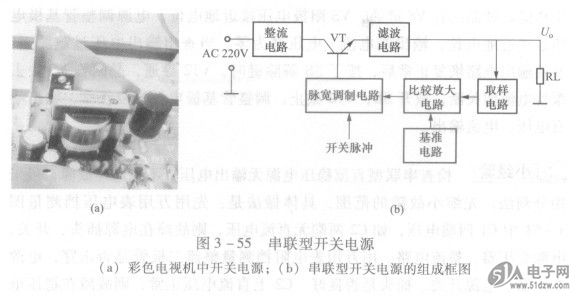

    开关电源具有体积小、质量轻和效率高的特点，N25Q128A13ESE40F因而在彩色电视机、显示器、DVD与卫星数字电视接收机中广泛采用。开关电源是家用电器的重要组成部分，也是发生故障较多的部位，彩色电视机中开关电源家用电器如图3 -55 (a)所示。
    开关电源的种类很多，分为串联型与并联型、自激式与他激式、脉宽  发生也融调制与脉频调制等。串联型开关电源的开关管是串联在输入电压和输出负载之间、属于降压式稳压电路；而并联型开关电源的开关管是在输入电压和输出负载之间并联的，属于升压式稳压电路。
    在自激式开关电源中，由开关管和高频变压器构成正反馈环路，来完成自激振荡，类似于间歇振荡器；而他激式开关电源必须附加一个振荡器，振荡器产生的开关脉冲加在开关管上，控制开关管的导通和截止，使开关电路工作，并有直流电压输出。


    脉宽调制( PWM)方式是通过改变开关脉冲宽度来控制输出电压稳定的方式，而脉频调制( PFM)方式是当输出电压变化时，通过取样比较，将误差值放大后去控制开关脉冲周期（即频率），使输出电压稳定。目前应用较多的是自激式脉宽调制串联型开关电源。

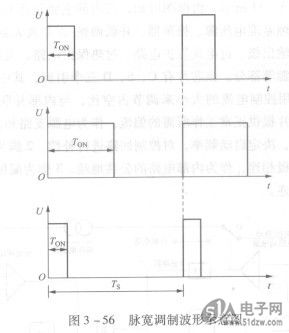

    串联型开关电源的组成框图如图3-55 (b)所示。开关管VT串联在输入电压与输出电压之间。当开关管VT基极输入开关脉冲信号时，开关管VT就被周期性地开关，即轮流交替处于导通与截止状态。假定开关管VT为理想开关，则VT饱和导通时集电极一发射极之间的压降近似为零，输入电压经VT加至输出端；反之，在VT截止期间，输出电压为零。开关管VT经周期性开关后在输出端得到脉冲电压，羟滤波电路可得到其平均直流电压，且输出电压式中，为开关管导通时间，Ts为开
关管工作周期，如图3 -56所示。


    由此可见，串联开关稳压电路可通过改变开关脉冲的占空比，即开关管的导通时间，来控制输出直流电压值。开关电源的效率高，一般线性稳压电路的效率只能达到30%~60%，而开关电源的效率一般都能达到80%以上，近年来推出的开关稳压集成电路的效率多在90%以上。开关电源一般不需要电源变压器，直接将220 V交流整流、滤波后得到300V的直流电压，然后经开关稳压集成电路与开关变压器变换成多组稳定的低压直流，省去电源变压器后，使得电源的体积大大缩小。
