整流电路有两种，单相整流三相整，
    单相整流小功率，电路形式分四种，
    半波、全波与桥式，倍压整流靠电容。
    半波整流- VD，正周导通负周止，
    输出电压零四五，VD反压根2值，
    电路简单元件少，输出直流电压低。
    全整VD轮流通，两个半波来合成，
    输出电压零点九，反压半波二倍整，
    压高、流大、效率高，变中抽头大功用。
    桥式整流4VD，连变次级极性异，
    同负一端电源正，同正一端电负极，
    输出电压零点九，VD反压根2值，
    率高、压高、反压低，应用广泛受人喜。
    高压小流直流源，倍压整流束实现，
    n只VD凡只C，VD整流C充电。

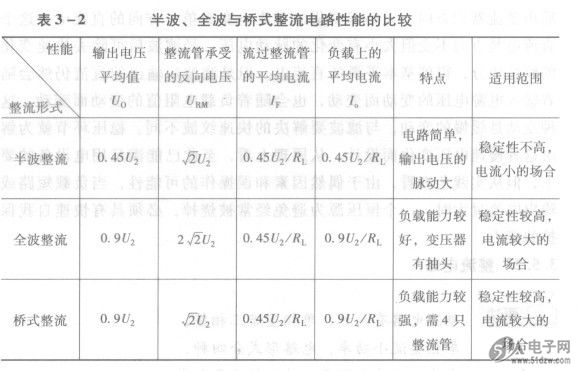

    把交流电变成直流电称为整流。整流电路分为单相整流电路和三相整流电路两种。NJM2370R10在常用家用电器设备中，主要是单相整流电路。常见的单相整流电路有半波、全波、桥式及倍压整流电路四种。半波、全波与桥式整流电路性能的比较见表3-2。

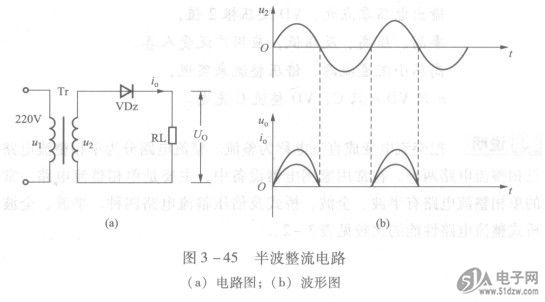

    半波整流电路如图3-45 (a)所示。变压器二次侧电压，将交流电加在二极管上，利用二极管的单向导电性，只允许某半周的交流电通过二极管加在负载上，这样负载电流只有一个方向，从而实现了整流。导通过程为：当二次绕组电压极性上正下负时，VDz导通，输出电压相同；而另一个半周期内VDz因加反向电压不导通，RL上无电压。负载电压、电流波形如图3-45 (b)中所示。这种整流称为半波整流。半波整流电路的优点是电路简单、元件少；缺点是交流电压中只有半个周期得到利周，输出直流电压低。
