对于模拟量输入／输出模块，BUL216从0号机架的4号槽位开始，每个槽位占用16字节（等于8个模拟量通道），每个模拟量输入通道或输出通道占用一个字地址。系统默认地址如图5-26所示。

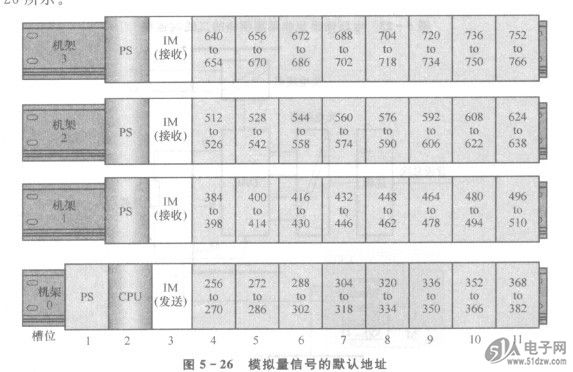

    图5-26模拟量信号的默认地址


    实际使用中要根据具体的模块确定实际的地址范围。例如，如果在O号机架上的5号槽位安装一个4通道的模拟量输入模块，则该模块的地址范围为PIW272、PIW274、PIW276和PIW278;如果在O号机架上的5号槽位安装一个2通道的模拟量输入模块，则该模块的地址范围为PIW272和PIW274。
    模拟量的表达方式及测量值的分辨率
    S7系统的一个模拟量的转换值用一个16位二进制数补码表示，其中的位15为符号位，O表示正数，1表示负数；位14～0为数值部分。如果模拟量模块的分辨率小于15位，则模拟量写入累加器时向左对齐，未用位填0（如表5 -1所列），其中的“*”为O或1。

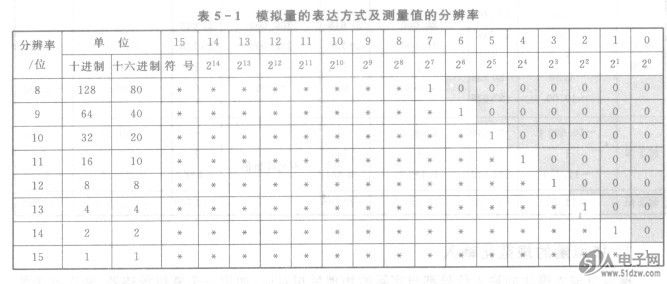

     表5 -1  模拟量的表达方式及测量值的分辨率
