利用不同的信号源加入待检修作品的有关单元的输入端，AD8056ARZ替代整机工作时该级的正常输入信号，以判断各级电路的工作情况是否正常，从而可以迅速确定产生故障的原因和所在单元。检测的次序是，从作品的输出端单元电路开始，逐步移向最前面的单元。这种方法适用于各单元电路开环连接的情况，其缺点是需要各种信号源，还必须考虑各级电路之间的阻抗匹配问题。
     一个常用的方法是利用人体感应信号作为注入的信号源，通过扬声器有无响声及响声大小或显示屏幕上有无杂波及杂波多少来判断故障的部位，该方法又称为干扰检查法。
    干扰检查法举例
    以图5.2.7所示多级放大器电路的无声故障为例，说明干扰检查法的实施步骤和具体方法。电路的干扰检查点为1～8，从1到8顺序进行检查，这些点是用来输人人体感应信号。检查时，使放大器电路进入通电工作状态，但不给放大器输入信号。6

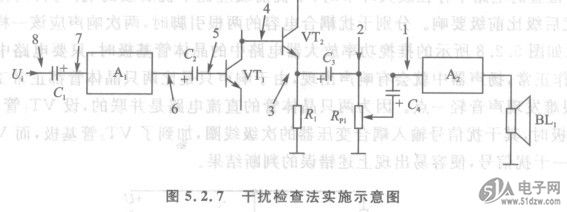

    图5.2.7干扰检查法实施示意图


    ①点击第1点，手握螺丝刀断续接触集成电路A2的信号输入引脚，开大音量电位器，扬声器发声，若声轻，表明A2增益不足；若无声，表明干扰点1到扬声器之间存在故障，当Az输出端以后的电路正常时，声轻、无声表明A2有问魉。如果点击第1点时，扬声器响声很大，表明第1点以后的电路工作正常，应继续向前干扰检查。
    ②点击第1点有声，点击第2点，如果扬声器无声，则说明故障部位出在1与2之间的电路中，可能是耦合电容C。开路，或是1、2之间的铜箔线路存在开路。如果音量电位器关死，干扰2点等于干扰地线，扬声器无声是正常的，在干扰检查中要特别注意这一点，以免产生误判。若干扰2点时扬声器发声大小与干扰1点时大小一样，说明2点之后的电路工作也正常，应继续向前干扰检查。
    ③点击第1、2点有声，点击第3、4点，如果无声，说明故障出在3、4点之间电路中，一般是晶体管开路；若干扰响声与点击第4点时差不多，甚至更小，说明VT。管没有放大能力（可参考多级放大器故障检测）。正常时，点击第4点时的响声比点击第3点时要响许多。第4点检查正常后，逐步向前干扰，直查出故障部位为止。
    干扰检查法主要适用于检查下列故障：一是无声，二是声音很轻，也适于检查没有图像的故障。在通电的情况下实施干扰检查，干扰时只用螺丝刀，无需其他仪表、工具。操作方便，检查的结果能够说明问题。以扬声器响声来判断故障部位，十分方便。若有条件，可在扬声器上接上毫伏表进行观察，比较直观。
