使用示波器检查电路噪声大故障时，ADM690AARNZ-REEL放大器不加输入信号，检测放大器输出噪声波形。各种噪声波形如图5. 2.6所示。
    图5.2.6(a)为高频噪声波形。该噪声波形在最大提升高音、最大衰减低音后，噪声输出大且幅度整齐，噪声输出大小受音量和高音电位器的控制。这一噪声来自前级放大器电路。
    图5.2.6(b)为低频噪声波形。该噪卢波形受音量电位器控制。这一噪声来自前级放大器电路。

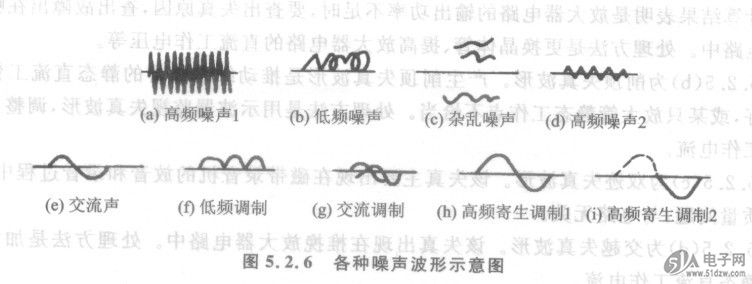

    图5.2.6各种噪声波形示意图
    图5.2.6(c)为杂乱噪声波形。该噪声波形受音量电位器控制，关死高音控制器后，以低频噪声为主，出现了更加清晰的低频杂乱状噪声波形。处理方法是用短路法查前级放大管，更换晶体管。
    图5.2.6(d)为高频噪声波形。该噪声波形不受音量、高音控制器的控制。用电流法查挽放大器电路中晶体管静态直流工作电流，可减小电流。
    图5.2.6(e)为交流声波形。该波形不受音量电位器控制或所受的影响较小。处理方法是检查整流、滤波电路，加大滤波电容。


    图5.2.6(f)为低频调制波形。该波形在示波器屏幕上滚动，不能稳定，这是不稳定的低频调制。检查去耦电容，减小电源变压器漏感，稳定晶体管的工作。
    图5.2.6(g)为交流调制波形。采用电池供电时无此情况。产生的原因是电源内阻大，可
加大滤波电容。
    图5.2.6(h)为高频寄生调制波形。该波形叠加在音频信号上的波形。用电流法查各级晶体管的静态直流工作电流，特剐是末级晶体管。另外，可以采用高频负反馈来抑制寄生调制。
    图5.2.6(i)为高频寄生调制另一种形式的波形。该波形表现在音频信号上出现亮点，并中断信号的连续性。处理方法同上。
    注意事项
    ①仪器的测试引线要经常检查，因常扭折容易在皮线内部发生断线，会给检查、判断造成差错。
    ②信号源的输出信号电压大小调整要恰当，输入信号电压太大将会损坏放大器电路，造成额外故障。
    ③要正确掌握示波器的操作方法，示波器Y轴方向幅度表征信号的大小，幅度大，信号强，反之则弱。要注意示波器的衰减挡位置。
