1．用  途
    计算机电路。
    2．原  理

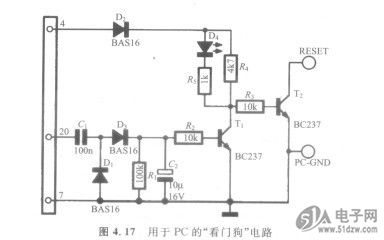

    电路如图4. 17所示。该“看门狗”电路用于检测微处理器是否按预定的程序正常运行。74HCT125DB它及其软件适用于任意运行在DOS或Win-dows环境下的PC。硬件连接于PC串口，控制由软件实现。


    计算机通电后，串口数据为低电平，同时监控软件开始运行。它在20脚提供了持续的方波信号，使得C。充电，T2导通。引脚4为高电平有效，电路不向计算机发出复位信号。这种状态在程序运行期间保持稳定。
    如果计算机故障，产生方波信号，C：经T，放电，Ti截止，T2导通，使复位线接地，计算机复位。
    当计算机复位时，串口同时复位，因此4脚变为低电平，复位脉冲终止，计算机重新启动。
    通过计算机的复位开关很容易发现处理器的复位线。
    “看门狗”电路工作电流约5mA。
