1．用  途
    信号处理电路。
    2．原  理
    电路如图1.36所示。该电路利用乘法器ICl (LM1496)实现倍频功能。74HC164D当输入信号的幅度小于25mA时，IC1对输入信号进行平方律运算。如果输入信号幅度过大，输出信号将含有更多的谐波分量。输出信号经Ri和Pl分压后输入到IC1，这样输入信号的动态范围可扩大到500mV。C4隔离IC1输出的直流分量，IC2对IC1输出的交流信号进行放大。Ris和R16的值决定IC2的增益为16(24dB)。

    P2用于调节输入到IC1的两路信号的平衡，利用频谱分析仪，通过调节P2能够将输入信号频率抑制60～70dB。
    电路的输出失真由输入信号的电平决定，在频率为lkHz、输入电压为lOOmV时，输出失真约为0.6%。当输入电压上升到500mV时，失真为2. 3%。而当输入电压为1V，失真增大到6%时，信噪比为60～80dB。
    正电源消耗电流约为lOmA，负电源约为5mA。IC,输入与输出间的相位差约为45。（输出滞后），IC2输出信号反相。

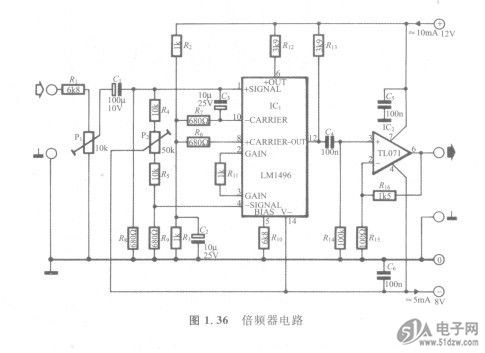

    图1.36倍频器电路
