1．用  途
    信号产生电路。
    2．原  理
    电路如图1.37所示。该电路可以和示波器一起使用，74HC164PW它是线性的，可重复触发，没有触发信号时可自动触发。

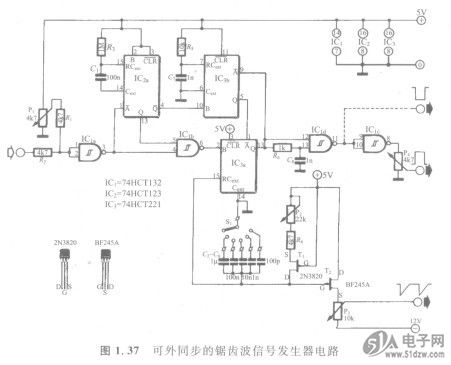

    图1. 37可外同步的锯齿波信号发生器电路


    当一个正脉冲作用于IC3。的B输入端时，由于IC3。的RC延时网络的电阻被电流源代替，因此电容器( C2～C6)两端的电压呈线性变化，输出的锯齿波也是线性的。锯齿波的周期由Sl和P2来决定。锯齿波信号经T。缓冲输出，T。栅极电压范围为0～3. 5V，源极输出稍低一些。IC3输出的方波信号可在光栅回扫期间抑制电子束。
    触发信号由施密特触发器IC2提供，要求输入信号至少要1V，调节P，可以设置外同步触发信号的电平。只要输入触发信号，IC3。就产生锯齿信号。注意到IC1(74HCT123)和lC。(74HCT221)的不同，IC2是可重复触发，而lC。则不能。一旦输入外同步触发信号，因为IC2接收同样的触发信号，其Q输出端（13脚）输出高电平，IC2和IC1n为反相器，外触发信号启动lC1而此时IC1的Q输出端（4脚）输出低电平，IC1不工作。当没有外部触发信号时，经过IC2。的延时后，IC2的Q输出端输出高电平，IC2被连续地触发，以固定的周期输出触发信号触发lC2就产生锯齿信号，触发周期由时间常数RsC，决定。
    回扫抑制信号由R、C1和IC1。产生，R1、C8决定输出抑制信号的延迟时间，由于R。、C8为固定值，因此可能在一些频率上被抑效果不好，最好将S．换成双层旋转开关，根据输出锯齿波的周期选择不同的C8值。
    发生器的周朔范围可以通过改变时基电容器来改变，变化比例可采用1：2:5或1: 10。本电路采用1: 10。P。可以微调周期。该电路能够输出周期大于ltis的锯齿波。
    电路正电源使用5V供电时，消耗电流为7.5mA，负极电源电压要求不很严格，可为5～12V。
