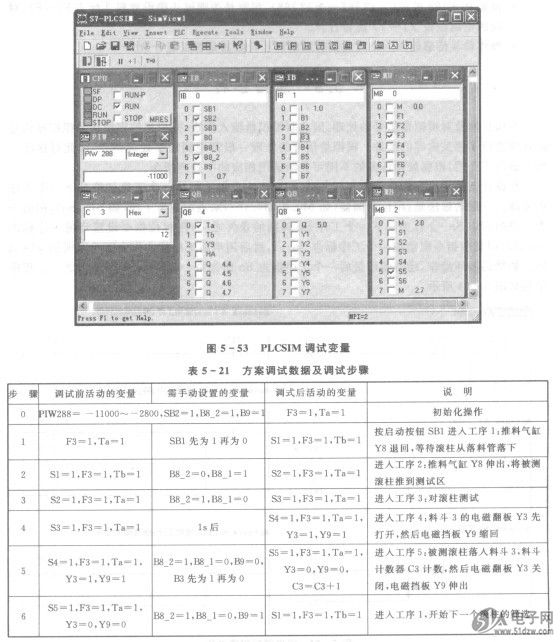

调试精密滚柱直径筛选系统时，可打开PLCSIM工具采用离线方式进行方案调试。CL1223首先打开PLCSIM工具，将硬件组态信息及程序块(OB1，OB100，FC1，FC2，FC3，FC105)下载到仿真PLC，然后在PLCSIM对话框中单击“Tools”一“Option”一“Attach Symbols”菜单项，将符号表匹配到PLCSIM，按图5- 53插入调试变量，再按表5- 21进行方案调试。
    表5 - 21方案调试数据及调试步骤


    测试过程中，还需要进行以下功能测试：
    ·按停止按钮SB2，观察系统是否进入初始状态。
    ·使BO-1，观察是否出现报警HA-1；按消警按钮，观察是否能够消警。
    ·使料斗计数器C1～C7中的任一个超出对应的料斗设定值，观察是否出现报警HA=1，对应的指示灯H1～H7为1；按消警按钮，观察是否能够消警；按启动按钮，观察是否能重新启动。
    ·调整PIW288的值(-32 768～+32 768)，观察是否能够正确设置料斗标志F1～F7，对应的电磁翻板Y1～Y7能否打开。
    ·操作料斗传感器B1～B7，观察对应的料斗计数器是否正确计数。
