陶瓷滤波器实用知识及应用电路分析

发布时间:2013/8/21 20:38:58 访问次数:1785

    陶瓷滤波器通过自身的频率特性,ALO25M48N-L可以使莱类频率信号通过而衰减其他频率的信号,从而使放大器获得所规定的频率特经(指幅频特性)。
    陶瓷滤波器在彩色电视机中主要用来作为6.5MHz的带通滤波器,6.5MHz的陷波器和4.43MHz的陷波器。
    在其他电子设备中也会使用陶瓷滤波器,只是工作频率不同。
    陶瓷滤波器具有体积小、成本低、无须调试、插入损耗小、通频带宽、选择性好、幅频特性和相频特性好、性能稳定可靠等优点。
    陶瓷滤波器外形特征说明
    陶瓷滤波器有双端陶瓷滤波器、三端陶瓷滤波器和组合型陶瓷滤波器几种,如表11-2所示。

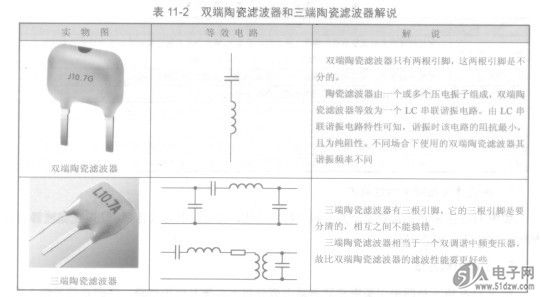

    表11-2双端陶瓷滤波器和三端陶瓷滤波器解说


    各种陶瓷滤波器的图形符号是有区别的,这样可以通过图形符号来区分它们。三端和组合型陶瓷滤波器的图形符号中,左侧是输入端,右侧的是输出端,中间是接地端。

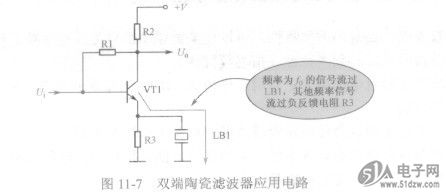

    如图11-7所示是双端陶瓷滤波器应用电路。电路中的LB1是双端陶瓷滤波器,它并联在发射极负反馈电阻R3上。



    陶瓷滤波器通过自身的频率特性,ALO25M48N-L可以使莱类频率信号通过而衰减其他频率的信号,从而使放大器获得所规定的频率特经(指幅频特性)。
    陶瓷滤波器在彩色电视机中主要用来作为6.5MHz的带通滤波器,6.5MHz的陷波器和4.43MHz的陷波器。
    在其他电子设备中也会使用陶瓷滤波器,只是工作频率不同。
    陶瓷滤波器具有体积小、成本低、无须调试、插入损耗小、通频带宽、选择性好、幅频特性和相频特性好、性能稳定可靠等优点。
    陶瓷滤波器外形特征说明
    陶瓷滤波器有双端陶瓷滤波器、三端陶瓷滤波器和组合型陶瓷滤波器几种,如表11-2所示。
    表11-2双端陶瓷滤波器和三端陶瓷滤波器解说


    各种陶瓷滤波器的图形符号是有区别的,这样可以通过图形符号来区分它们。三端和组合型陶瓷滤波器的图形符号中,左侧是输入端,右侧的是输出端,中间是接地端。
    如图11-7所示是双端陶瓷滤波器应用电路。电路中的LB1是双端陶瓷滤波器,它并联在发射极负反馈电阻R3上。
