1．桥堆外形特征解说

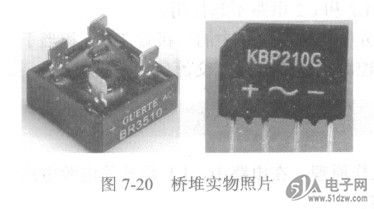

    如图7-20所示是桥堆实物照片。IFR3300桥堆的外形有许多种。桥堆的体积大小不一，一般情况下整流电流大的桥堆，其体积也大。
    桥堆的各引脚旁均有标记，但这些标记不一定标在桥堆的顶部，也可以标在侧面的引脚旁。在其他电子元器件中，像桥堆这样的引脚标记方法是没有的，所以在电路中很容易识别桥堆，桥堆主要用于电源电路中。


    2．桥堆图形符号识图信息解说

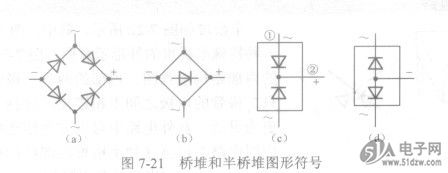

    如图7-21所示是桥堆和半桥堆图形符号。桥堆由4只二极管构成，半桥堆由两只二极管构成。
    图7-21 (a)所示是桥堆的图形符号，图7-21 (b)所示是桥堆图形符号的简化形式。图7-21 (c)和图7-21 (d)所示是两种半桥堆的图形符号，它们内部的二极管连接方式不同，一个是两只二极管的正极相连，另一个是两只二极管的负极相连。
    3．桥堆特点解说
    (1)整流电路中采用桥堆后，电路的结构得到明显简化，电路由一个元器件（桥堆）构成整流电路，而不是多只二极管构成整流电路。
    (2)电路分析比较简单，在了解桥堆及半桥堆内部结构和工作原理的情况下，电路工作原理的分析得到大大简化。如果不能掌握桥堆及半桥堆的内部结构及电路工作原理，电路分析、故障检修的难度就较大。所以，掌握桥堆及半桥堆的内部结构及电路工作原理是识图和检修的基础。
