下面，我们将对一些经典功放，比如威廉逊放大器、Mullard 5-20放大器和Quad II放大器，深入进行各级电路的分析。
     该放大器的设计，发表于1947年《无线电世界》(wireless world)杂志。在性能上，领先于所在的那个时代，为日后的功放树立了标准。

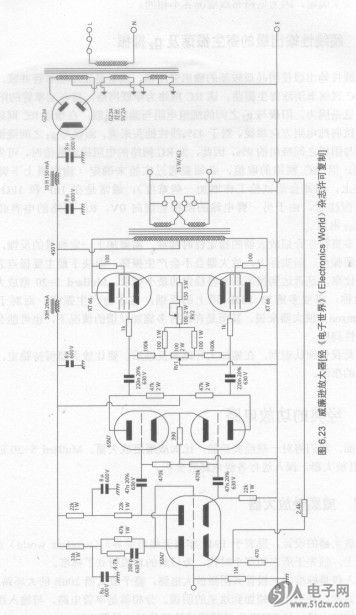

    输入级是标准的三极管共阴极放大电路，DS90CF562MTDX整个放大器20dB的大环路负反馈，从扬声器输出处引出后施加到这里的阴极。分相器是单管电路，与输入级直耦。分相器的输出接一只6SN7电子管构成的差分对，见图6.23。
    输出级是一对KT66束射管，接成三极管推挽工作，工作方式为AB1类，大部分时间处于A类。RV1用于调整输出管的DC平衡，以尽量减小由变压器铁芯带来的失真。RV2用于调整输出管的静态工作电流，整个输出级设定为125mA。
    经过挑选电子管和细心设计工作点，各级电路的线性和动态余量都是极佳的。但由于反馈环路涵盖了放大器的四级电路，稳定性问题需作很认真的处理。


    输入级原本有约7.5kQ的输出电阻，但施加反馈后，升至约47kQ。与单管分相器的12pF输入电容组合后，产生了一个约280kHz的高频截止频点。但是，Vl管的阳极处设有一个阶梯式补偿网络R2和Cl(译注：其值分别为4.7kQ和200pF)，因此，情况有变。这个电路令放大器的幅度响应形成了一个阶梯，从约280kHz开始跌落，而相位响应，实际上一直升至280kHz才开始改变。
