如图5-62历示是录音机话筒输入电路中的RC低频噪声切除电路。973056电路中的MIC是驻极体电容话筒，为两根引脚的话筒。CK1是外接话筒插座，Sl-l是录放开关，图示在录音(R)位置。电阻Rl和电容Cl构成低频噪声切除电路。

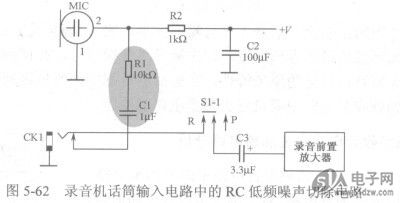

    图5-62录音机话筒输入电路中的RC低频噪声切除电路


    1．话筒电路分析
    直流工作电压+V通过电阻R2给机内驻极体电容话筒MIC的2脚加上直流工作电压，这样话筒MIC便能进入工作状态。
    输出的话筒信号经过Rl、Cl至外接话筒插座CK1，再通过录放开关Sl-l和输入端耦合电容C3，加到录音前置放大器的输入端，完成机内话筒信号的传输过程。
    2．低频噪声切除电路分析
    当机壳振动时将引起机内话筒MIC的振动，导致MIC输出一个频率很低的振动噪声，从而在机内话筒工作时出现“轰隆、轰隆”的低频噪声，为此要在机内话筒输入电路中加入低频噪声切除电路，以消除这一低频的噪声。
    Rl和Cl串联在机内话筒信号的传输电路中，Rl和Cl构成一个RC串联电路，如图5-63所示是这- RC串联电路的阻抗特性曲线。从曲线中可以看出，当话筒输出信号频率。


    图5-63  Rl和Cl低频噪声切除电路阻抗特性曲线
  低于转换频率而时，这- RC串联电路的阻抗随频率降低而增大，这样，流过Rl和Cl电路。
