由图8—21可知，我们首先将这个大规模电路按照核心集成电路引脚功能，MAX3485ESA划分成5个单元电路，即微处理器供电电路、存储器电路、图像显示驱动电路、数据处理电路和控制电路，然后再分别对每个单元电路进行识图分析便简单多了，下面我们以其中的控制电路部分为例，介绍对单元电路的识图方法。

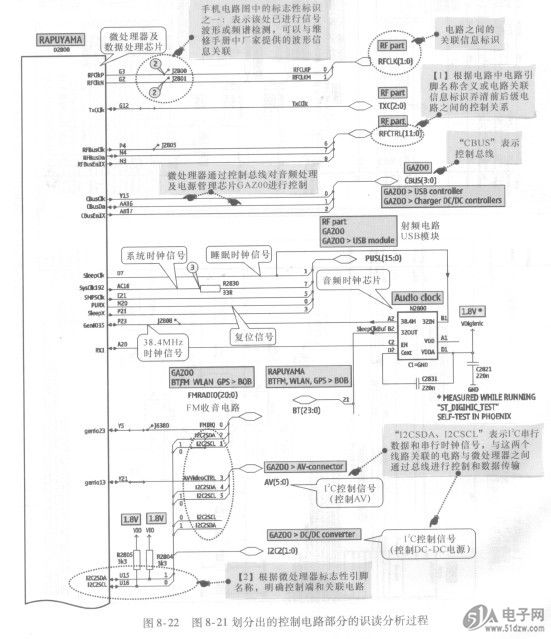

    图8-22所示为图8.21划分出的控制电路部分的识读分析过程。手机的控制电路是手机实现整机控制的功能电路，识读该电路的重点是识别出电路中的各种控制信号以及与控制信号关联的电路，即弄清楚微处理器与其他功能电路的控制方式和控制关系。
    图8-22图8-21划分出的控制电路部分的识读分析过程


    根据图8-22中的识图分析可知，典型手机控制电路部分的识图过程如下：
    ●来自射频电路的射频时钟信号( RFCLK)送人微处理器及数据处理芯片（G2、G3引脚）中，为其提供基准时钟信号；
    ●微处理器( G12、P4、N3、N4)与射频电路通过射频选通信号(TXC)、射频控制信号( RFCTRL)进行控制和传输信息；
    ●微处理器及数据信号处理芯片D2800内部的控制电路部分通过控制总线(CBUS)、12C总线及其他控制引脚（如RFCTRL）对其他功能电路及主要元器件进行控制；
    ●由射频电路送来的射频时钟信号和音频时钟芯片N2800产生的38. 4MHz的系统时钟信号等都是控制电路部分及整机中关键的时钟信号，用以保证整机工作的同步性。
    另外一个就是根据芯片引脚外接的关联元器件或关联电路名称进行划分。例如，划分存储器电路时，由于微处理器及数据处理芯片外接的元器件为“eMMC 16GB”，表示该部件为16GB的存储器，因此将微处理器及数据处理芯片与该元器件关联的引脚及与“eMMC16GB”有关的外围元器件都划分为存储器电路部分；又如，划分控制电路部分时，主要是根据控制电路的控制特性，大都与时钟信号、控制信号相关，如RFCLK（射频时钟信号）、RFCTRL（射频控制信号）、CBUS（控制总线）、SleepCLK（睡眠时钟）、SysCLK（系统时钟）、I2 CSDA（I2C总线串行数据信号）、I2 CSCL（I2C总线串行时钟信号）等，找到这些引脚与外围电路关联部分，即控制电路部分。
