线性稳压器可以被分为低压差和高压差两种类型，MBR2545CT压差是指未经稳压输入和稳压后输出之间的最小电压差（图1.7的VDI这个电压差十分重要，因为它代表了稳压器消耗的最小功耗，其中的功率损耗取决于负载电流和此压差的乘积。低压差稳压器比高压差稳压器消耗更小的功耗，因此在市场上特别是电池供电环境中越来越受欢迎。压差低于600mV的线性稳压器被称为低压差，但是实际的压差一般都为200～300mV。

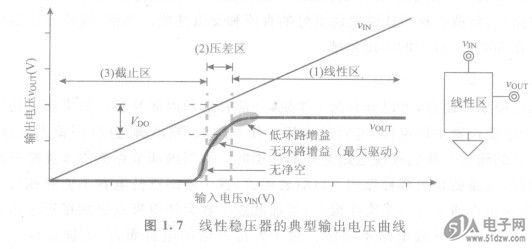

    图1.7线性稳压器的典型输出电压曲线


    图1.7表示了线性稳压器的三种工作区域：线性区、压差区和截止区。当电路正常工作时，也就是说当它能够以有限非零的环路增益对输出进行稳压时，稳压器就工作在线性区。当输入电压VI。减小到一定值时，环路中的某个晶体管会进入线性区，此时稳压器仍然可以对输出进行稳压，只不过环路增益要小，因此会带来一些增益误差。当进一步降低时，环路增益也会进一步降低，宜至为零，此时电路达到它驱动能力的极限。稳压器进入压差区，由于前级驱动力受限，功率管会如同开关一样地工作，因为为了维持尽可能高的输出电压，它已经提供了它所能提供的所有电流。在此区域内，VIN和VOUT之间的电压差就是压差VDO，虽然VDO开始近乎一个常数，就好像是一个电阻性质的压降一样随着VIN的减小而增加，数据手册中通常会列有其在压差区最线性部分的等效电阻。当电路达到它的净空极限时，就会工作在截止区，此时输入电压太低，以至于晶体管无法正常工作，具体而言，已经不能够维持，在其目标值并为功率管提供足够的驱动力。
