集成电路AN6877应用电路
    图4-106所示是某型号组合音响中的功率电平指示器电路，电路中只画出了它的右声道电路，其左声道电路与此对称。这是一个7级LED光柱式电平指示器电路，采用集成电路AN6877。

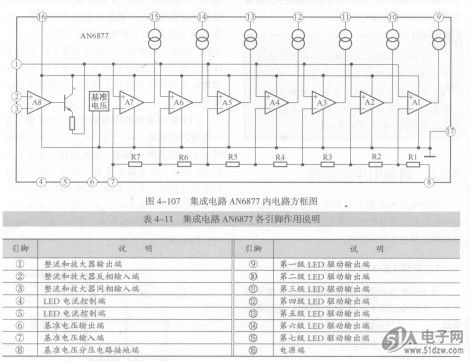

    图4-107所示是集成电路AN6877内电路方框图。内电路中，共有Al～A7 7个电压比较器，A8为整流、放大器，Rl～R7构成基准电压电路，当⑧脚接地，⑥、⑦脚相连时，Al反相输入端的基准电压为最低，A7为最高，所以当信号逐渐增大时，从⑨脚开始依次从高电位转为低电位。
    集成电路AN6877共16根引脚，采用双列结构，为单声道7级LED光柱式电平驱动电路，各引脚作用说明见表4-11。
