317集成块需要从正电源线上取得约为50pLA的偏置电流，并通过adj引脚流出。因此，这个电流将流过分压器的下臂电阻。通常情况下，可以忽略这个电流，但如果你要设计一个高压稳压电路，CD40106BE由于分压器流过的电流较小，你兢要把这一电流计算在内。
    生产厂家规格书给出的应用电路中，通常在adj引脚与地线之间接有一只lOLtF的旁路电解电容；这只电容可将60dB的100Hz纹波抑制能力提升至80dB。这只电容直接等效于双管稳压电路的加速电容，但由于这里的基准电压是与Vo。连接，而不是与地线连接，所以，这只“加速”电容需接地，而不是接Vo。


    为此，我们可以运用前面介绍的方法，核查一下这只电容的容量该取何值为佳。由于adj引脚是内部运放的输入端，我们可以视内部输入电阻为无穷大，只需关注外接电阻值即可。如果分压器的上臂电阻取240Q、下臂电阻取3.9kQ，以此将输出电压设定为22V，那么，这只电容的优化值将是7trF，因此，作为标准取值的10UF是一个合适的选择——尽管作者在手头备有6.8yF时会优先采用6.8yF的取值。

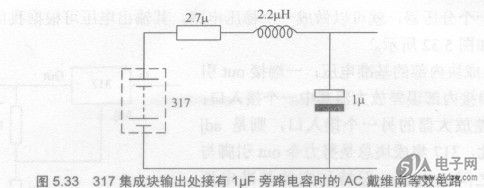

    像双管稳压电路一样，317集成块的输出，在高频时也是呈感性的。按生产厂家给出的输出阻抗特性曲线，其输出阻抗约等效于的串联，因此，生产厂家推荐在输出端并联一只1心珠形钽电解作为旁路电容，如图5.33所示。该图为317集成块的输出等效电路。
   电路中的寄生电容，可在相当大的程度上降低这个Q值，但不会减小到Q=0.5，还需采取有效的阻尼措施。这不会带来很大问题，因为我们不能通过输出端，激励电路进入谐振（任何外部的激励都会被这只输出旁路电容短路）。如果这只电容并非理想电容，那么就存在着足以激励电路至谐振的可能性，电路因而变得不稳定。从上述计算公式可知，采用3Q电阻就能有效地阻尼这个谐振，所以，生产厂家推荐使用2.792电阻串联在这只珠形钽电解上。
