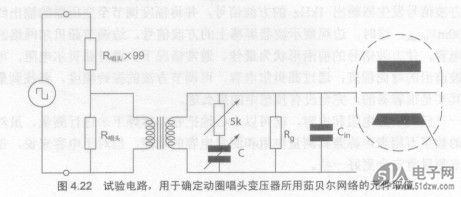

图中的方波信号发生器输出处，接有一个由电阻构成的分压器，其作用有两个：
    ·我们需要将驱动变压器的源电阻，模拟为唱头电阻加上唱臂内引线电阻的总电阻。但方波信号发生器无法提供低至10Q的输出电阻，因此，需借助这个分压器，以获得正确的信号源输出电阻。
    ·对于动圈唱头变压器来说，方波信号发生器的输出电压过高。利用这个分压器，可得到1：100的衰减。
    没有必要对这个分压器作精密的计算。因为唱头线圈是绕制而成的，线圈电阻不可能做到完全一致（典型情况是有5%的误差）。此外，分压器的衰减率是1:100，于是有ro。t≈r。所以，我们只需让r F臂等于所需的阻值即可，然后，按熙r～r T~Xl00的原则，选用最接近这个原则要求、又方便得到的阻值。
    我们知道，由变压器驱动的电子管，本身有输入电容。因此，我们应计算出这个电容，或者按本章后面提供的方法，测量出这个电容。与Xl的示波器探头相比，Xl0的示波器探头有更小的探针输入电容，但不是为零。所以，测量时必定附带上这个电容（译注：图4.22作为试验电路，是不用接电子管的，但需借助示波器来监测次级绕组输出的方波波形）。比如，变压器驱动的是三极管EC8010，这只三极管的输入电容已测知为190pF。作者所用的示波器Xl0探头为Tektronix的P6139，其探针输入电容为8pF。因此，变压器的负载电容取为180pF (180pF+8pF～190pF)（译注：这个负载电容即是图4.22的Ci。，用于模拟电子管的输入电容）。


    茹贝尔电阻不可能大于负载电阻，因此，选用线性变化特性的5kQ电位器来充当。
    茹贝尔网络的可变电容，是从一台损坏得已无可救药的AM波段电子管收音机中回收利用的。翼片完全啮合时，空气可变电容有最大容量，一般在300pF～500pF之间。在必要的时候，还可将多只这种电容并联起来使用。
    方波信号发生器输出lkHz的方波信号，并将幅度调节至变压器的输出约等于lOOm Vpk-pk。这时，边观察示波器屏幕上的方波信号，边调节茹贝尔网络的电和电容，使方波信号的前沿形状为最佳。通常情况下，通过茹贝尔电阻，可调节方波前沿的弯曲程度；通过茹贝尔电容，可调节方波的振铃幅度。要找到最佳点，其实是很容易的，完全没有预想中的那么难。
    一旦已调节好电阻和电容，就可以小心地把它们拆焊下来进行测量。虽然你手头的数字万用表声称兼具测量电阻和测量电容的功能，但对于电容来说，使用电桥来测量肯定会更好一些。
