正、负极性电源供电电路之一分析
发布时间:2013/7/4 21:03:16 访问次数:947
集成电路除可以单独采用正电源或负电源供电外，还可以采用正、负极直流电源同时供电。在正、负电源供电电路中，一般是采用正、负对称电源供电，即正电源电压大小的绝对僮等于负电源电压大小的绝对值。图6-8( a)所示是采正、负对称电源供电的集成电路，为没有接地引脚的电路。
在图6-8( a)所示的电路中，①脚是Al的负电源引脚，与负极性直流工作电压- Vcc相连；②脚是Al的正电源引脚，与电源的+Va：相连；③脚是Al的信号输入引脚，④脚是Al的信号输出引脚；Cl和C2分别是正电源的高频滤波电容和低频滤波电容，C3和C4分别是负电源的高频滤波电容和低频滤波电容。
这一电路的电流回路见图6-8(b)．由于集成电路没有接地引脚，所以流过集成电路的电流只有一路，即从+Vcc经②脚流入集成电路，内电路的电流从①脚流出到- Vcc，构成回路。

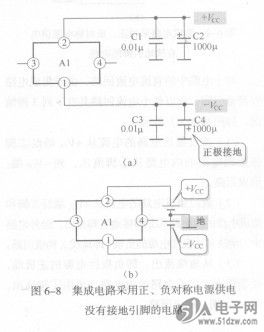

图6-8集成电路采用正、负对称电源供电没有接地引脚的电路
集成电路除可以单独采用正电源或负电源供电外，还可以采用正、负极直流电源同时供电。在正、负电源供电电路中，一般是采用正、负对称电源供电，即正电源电压大小的绝对僮等于负电源电压大小的绝对值。图6-8( a)所示是采正、负对称电源供电的集成电路，为没有接地引脚的电路。
在图6-8( a)所示的电路中，①脚是Al的负电源引脚，与负极性直流工作电压- Vcc相连；②脚是Al的正电源引脚，与电源的+Va：相连；③脚是Al的信号输入引脚，④脚是Al的信号输出引脚；Cl和C2分别是正电源的高频滤波电容和低频滤波电容，C3和C4分别是负电源的高频滤波电容和低频滤波电容。
这一电路的电流回路见图6-8(b)．由于集成电路没有接地引脚，所以流过集成电路的电流只有一路，即从+Vcc经②脚流入集成电路，内电路的电流从①脚流出到- Vcc，构成回路。
图6-8集成电路采用正、负对称电源供电没有接地引脚的电路
