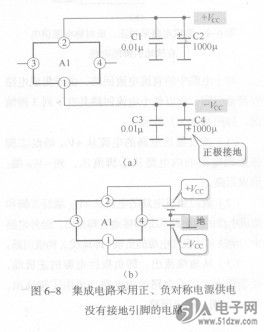

图6-9(a)所示电路是另一种采用正、负极性对称电源供电的集成电路，是有接地引脚的电路。电路中，①脚是Al的负极性电源引脚，③脚是Al的正极性电源引脚；②脚是Al的接地引脚；④脚是Al的信号输入引脚，⑤脚是Al的信号输出引脚；Cl和C2分别是正极性电源的高频滤波电容和低频滤波电容，C3和C4丹别是负极性电源的高频滤波电容和低频滤波电容。
    图6-9集成电路采用正、负对称电源供电有接地引脚的电路


    对于电路中的直流电流回路，由于集成电路有接地引脚，所以整个电流回路共有下列3种情况，如图6-9( b)所示。
    (1)流过集成电路的电流从+Vcc端经③脚和集成电路的内电路从①脚流出，到- Vcc端，形成回路。
    (2)流过集成电路的电流从+Vcc端经③脚和集成电路的内电路从②脚接地引脚流出，经外电路中的地线到正极眭电源的负极（即地线），构成回路。
    (3)从地端流出，即负极性电源的正极端，经②脚流入集成电路的内电路，再由①脚流出，到- Vcc端，构成回路。
