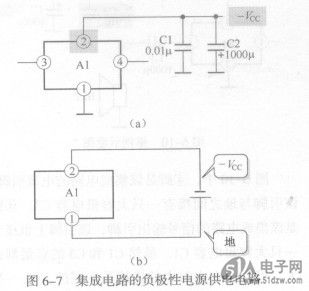

集成电路除可以采用正极性直流电压供电外，还可以采用负极性的直流电压供电，如图6-7(a)所示。电路中，①脚是接地引脚；②脚是负电源引脚，接负电源- Vcc;③脚是Al的信号输入引脚，④脚是信号输出引脚；Cl和C2分别是电源的高频滤波电容和低频滤波电容。
    图6-7集成电路的负极性电源供电电路


    负极性电源供电的情况不是很多，通常是采用正极性的电源供电。在分析负极性电源供电的集成电路时要注意：电源引脚上所接滤波电容C2的正极接地，因为此时电路中地端的电位最高。更换电路中的电容时要注意，切不可将正、负极引脚接反，否则会引起新装上的电容爆炸。
    在负极性供电的电路中，电流回路为：在图6-7( b)所示的负电源供电等效电路中，电源电路用熟悉的电池等效，- Vcc端就是电池的负极，地线端就是电源的正极，所以电流从地线端流出，经集成电路Al的①脚流人内电路，然后内电路中所有的电流从负电源端②脚流出，回到电池的负极端（- Vcc）形成回路。
