印制电路板的制造工序较为复杂，制造工艺HG4115012-Z2C 24V也根据印制电路板的种类特点以及生产设备的不同而多种多样。但其主要的制造流程大体相同，图6-48所示为印制电路板的制造工序流程图。

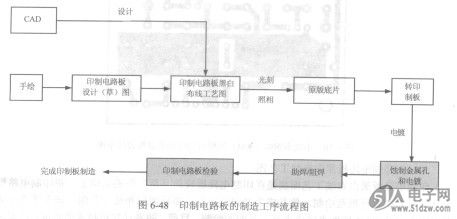

    图6-48  印制电路板的制造工序流程图


    印制电路板设计（草）图的绘制
    绘制印制电路板设计（草）图是印制板制造的重要环节，它是制造印制电路板的原始依据。所有的设计思想都应该反映在设计图纸上。例如，在印制板设计图纸中，要准确表明印制板的外形尺寸、各元器件在印制板上的位置与连接的关系，以及焊盘的位置、间距、焊盘间的连接、印制线的具体布设情况等所有关系到印制电路板制造的相关属性信息。都应该按照印制电路板的实际尺寸（或按照一定的比例）绘制出来。
    图6-49所示是一个小功率调幅(AM)发射机的电路原理图。
    图6-49小功率调幅(AM)发射机的电路原理图
