有些使用干电池的家用小电器，经常发生用户AD561JD忘记关机的情况，这不仅造成浪费，有时还会损坏电器。采用节电自动开关，能在开机后规定的时间内自动关机。

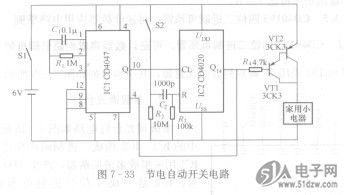

    节电自动开关电路如图7-33所示。IC1为单稳态、无稳态谐振荡器CD4047，在电路中，它作为多谐振荡器作用，其Q输出端输出的脉冲供IC2计数用。IC2为14级二进制串行计数器CD4020，当开关Sl、S2闭合后，IC2即被复位，它的Qi～Q14输出端全为低电平。Q14端输出的低电平使VT1、VT2导通，使家用小电器得电工作。与此同时，该低电平加至IC1的④脚，使IC1开始起振，其输出步的脉冲使IC2开始计数。当计数经213个脉冲后，IC2的Q14端变为高电平，使VT1、VT2截止，切断了家用小电器的电源。与此同时，Q。端输出的高图7-32   CD4047引脚排列电平使IC1组成的多谐振荡器停振。若要使家用小电器重新得电工作，只要关断S2，再次闭合即合。
    图7—33节电自动开关电路
    家用小电器的通电时间为th。整个电路耗电仅lpLA．向负载供电的电流大于lOOmA。
