4选1电子开关电路如图7-31所示，它主要由一块BCD-十进制AD565AJD译码器AD565AJD构成，具有电路简洁、实用及可靠的特点。电路仅使用了Qi、Q2、Q4、Q8四个输出端组成4选1电子开关，输出的信号可用做控制信号。

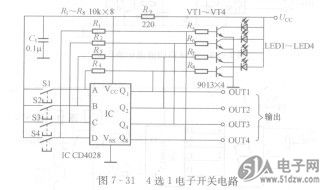

    图7 - 31 4选1电子开关电路


    当接入电源时，各输出端或者全输出低电平，或许其中有一端是高电平。如果全是低电平时，则可根据需要任意按下S1～S4中的任一开关，对应的译码输出端变为高电平，并通过Ri～R4中相应的一个电阻厦馈自锁。如果已有一个输出端为高电平，这时按下另一个开关，IC输入端就会出现两个高电平，译码结果IC输出端均为低电平，并立即通过电阻反馈将原来那个状态取消，最后在相应的输出端重新按新的按键开关状态而锁定高电平。
