防盗门密码锁
发布时间:2013/5/7 20:05:52 访问次数:1094

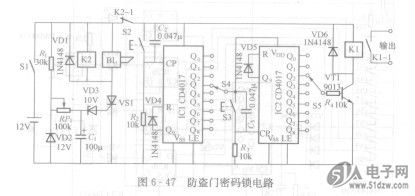

防盗门密码锁电路如图6-47所示。电路由NCP18WF104J03RB两块十进制计数器CD4017组成密码控制电路,由晶闸管VS1及报警专用语言筒式喇叭BL等组成开锁延时报警电路。BL内部由语言发生器、功率放大器和电声转换器等组成,当BL工作时,它会发出“抓贼呀”的语言报警声。
开门时,应先闭合电源开关Sl,此时报警电路得电,开始延时报警计时,设定此电路的目的在于要求输入的密码必须在规定的时间内完成。与此同时,IC1也得电复位,其QO端输出高电平。按动按钮开关S2,每按动一次S2相当于给IC1输入一个计数脉冲,其输出端Qo~Q9就会依次输出高电平,当按动S2三次时,Q3端输出高电平,于是IC2得电且复位清零,IC2的Qo端输出高电平。再按动S3两次时,IC2的Q2端变为高电平,该高电平使VT1导通,继电器Kl得电吸合,萁触点Kl-l闭合,电控锁得电打开。此时,关断Sl,切断电源完成一次开锁过程。通过上述工作过程不难看出,S2、S3为两个密码开关,用多次按同一按钮开关的次数组合构成密码。因此,可通过单刀多掷开关S4、S5来任意设定密码。
延时报警电路的工作过程是:当Sl闭合时,延时报警电路开始工作,此时,电源通过Ri、RP]向Cl充电,当充电电压达到VD3的击穿电压时,VD3导通并触发晶闸管VS1导通,报警专用语言号筒式喇叭BL得电发出“抓贼呀”的报警声,同时,继电器K2也得电工作,其动断触点K2-1断开,切断密码控制电路IC1、IC2的电源,将导致无法开锁。
如果盗贼来开锁,由于不知密码而试开,此时即使关闭Sl,由于开锁时间超过延时报警时间或者按动S2及S3的次数不对,均会使锁无法开启,电路会发出有威慑作用的“抓贼呀”的报警声,起到防盗保护的作用。
防盗门密码锁电路如图6-47所示。电路由NCP18WF104J03RB两块十进制计数器CD4017组成密码控制电路,由晶闸管VS1及报警专用语言筒式喇叭BL等组成开锁延时报警电路。BL内部由语言发生器、功率放大器和电声转换器等组成,当BL工作时,它会发出“抓贼呀”的语言报警声。
开门时,应先闭合电源开关Sl,此时报警电路得电,开始延时报警计时,设定此电路的目的在于要求输入的密码必须在规定的时间内完成。与此同时,IC1也得电复位,其QO端输出高电平。按动按钮开关S2,每按动一次S2相当于给IC1输入一个计数脉冲,其输出端Qo~Q9就会依次输出高电平,当按动S2三次时,Q3端输出高电平,于是IC2得电且复位清零,IC2的Qo端输出高电平。再按动S3两次时,IC2的Q2端变为高电平,该高电平使VT1导通,继电器Kl得电吸合,萁触点Kl-l闭合,电控锁得电打开。此时,关断Sl,切断电源完成一次开锁过程。通过上述工作过程不难看出,S2、S3为两个密码开关,用多次按同一按钮开关的次数组合构成密码。因此,可通过单刀多掷开关S4、S5来任意设定密码。
延时报警电路的工作过程是:当Sl闭合时,延时报警电路开始工作,此时,电源通过Ri、RP]向Cl充电,当充电电压达到VD3的击穿电压时,VD3导通并触发晶闸管VS1导通,报警专用语言号筒式喇叭BL得电发出“抓贼呀”的报警声,同时,继电器K2也得电工作,其动断触点K2-1断开,切断密码控制电路IC1、IC2的电源,将导致无法开锁。
如果盗贼来开锁,由于不知密码而试开,此时即使关闭Sl,由于开锁时间超过延时报警时间或者按动S2及S3的次数不对,均会使锁无法开启,电路会发出有威慑作用的“抓贼呀”的报警声,起到防盗保护的作用。
