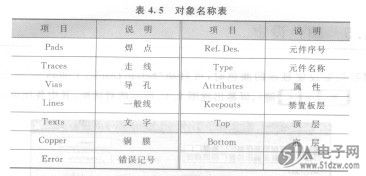

本区域提供根据板层设定对象颜DS1302ZN+TR色的功能。区域右边有个板层／对象数组，其中Y轴列出所有板层的名称，而每个板层都有个选项，选择该选项才会在数组里列出该板层上的对象色块，以供指定颜色之用。而每个板层里的物件如表4.5所示。
    同样，每个对象都有一个选项，选择该选项才会在数组里列出该对象的色块，以供指定颜色之用。
    若要设定某对象的颜色时，则先在Selected Color区域选择所要采用的颜色，然后在此数组中，选择对象色块，即可将该对象色块设定为Selected Color区域所要选择的颜色。在区域里的其他项目，说明如下。
    ①E再gnAII二I钮的功能是将指定的颜色套用到所有板层，按下本按钮后，屏幕出现图4. 46所示的对话框，其中各项说明如下。


    ·Automatically Make Objects Visible选项的功能是自动显示对象。
    ·Color Preference字段的功能是设定套用颜色的方式，其中包括下列选项。
     One Color per Object Type选项设定不管在哪个板层，同一类对象套用同一个颜色。
     One Color for a Layer迭项设定在同一个板层里，不管哪种对象，套用同一个颜色。
     Selected Color选项设定套用指定的颜色。
    ·Update Visibility Check Boxes选项设定更新显示颜色。
    ·Update Enabled Status选项设定颜色的指定将与板层的设定有关，若选择本选项，对于没有数据的非电气板层，将被停用。
    图4. 46指定颜色对话框


   ·Assignment Background Color to All Objects选项设定所有对象将改成背景颜色，换言之，将都看不见。
    ②按钮的功能是将指定颜色套用到指定的板层，让该板层的所有对象都套用这个颜色。
    ③按钮的功能是将指定颜色套用到所有板层里的指定对象。
    ④Visible Only选项设定只列出显示的板层（对象）。
