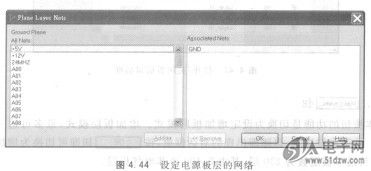

本按钮的功能是设定电源板DS1302Z+TR层所连接的网络，在上方区域中选择电源板层，再按下本按钮，屏幕出现图4. 44所示的对话框。在左边的All Nets区域里选择所连接的网络，再按E礞夏]钮即可将它移人右边区域，并成为该电源板层所连接的
网络。若要解除该电源板层所连接的网络，则在右边的Associated Nets区域里选择该网络，再按瞬两面霜钮即可将它移入左边区域。
    图4.44设定电源板层的网络

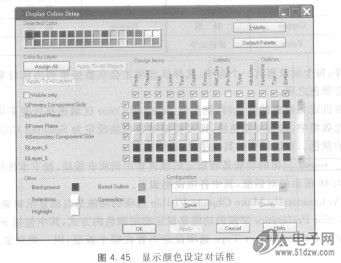

    当我们要设定显示的颜色时，可启动“Setup/Display  Colors ”屏幕出现图4. 45所示的对话框，其中各项说明如下。
    图4 45显示颜色设定对话框
    1.按钮
    本按钮的功能是设定色盘。首先在色盘（Selected Color区域）里，选择所要重新设定颜色的色块，再按下本按钮，即可在随即出现的对话框里，指定新的颜色。


    2.按钮
    本按钮的功能是将色盘恢复程序预设的配色。
    3．Selected Color区域
    本区域提供色盘。若要设定某对象的颜色，则先在此区域中选择颜色，即可于其他区域中指定所要采用此颜色的对象。
