紧接着调整引脚位置，按圄钮进入搬BQ24080DRC移状态。按鼠标右键拉下菜单，选择“Select Terminals”命令，再指向所要搬移的引脚（不是接上的文字），按鼠标左键，即可抓住该引脚，移至合适位置后，按鼠标左键即可将它固定。
    当所有引脚的位置都调整完成后，按鼠标右键拉下菜单，选择“Select La-bels”命令，再指向所要移动的文字，按鼠标左键，即可抓住该文字，移至合适位置后，按鼠标左键即可固定。当所有文字的位置都调整完成后，按钮结束移动，其结果如图2. 64所示。

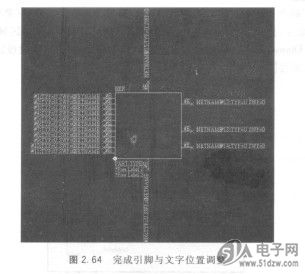

    图2. 64完成引脚与文字位置调整


    启动“FilelSave”命令，然后在随即出现的对话框里，将“Name of CAE De-cal”字段指定为此元件符号的名称（LCM _14432），再按Ei酊]钮关闭对话框。
    启动“File/Exit"命令，即可回到PADS Logic编辑器；再启动“FilelExit"命令，即可关闭PADS Logic。
