程序控制电路是一种按照事先设定的程序FAN7527BN自动运行的控制电路，在我们的日常生活中也经常接触到，例如彩灯控制器、电风扇程控器等。晶闸管程控电路则是指采用晶体闸流管作为主控器件的程序控制电路。
    彩灯控制器
    彩灯控制器能够使彩灯按照一定的形式和规律闪亮，起到烘托节日氛围、吸引公众注意力的作用。

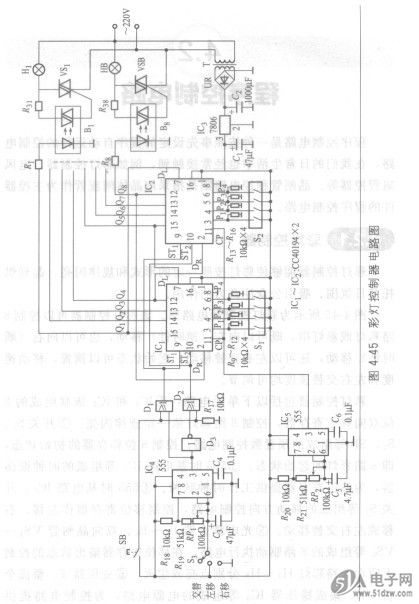

    图4-45所示为彩灯控制器电路图。该彩灯控制器可以控制8路彩灯或彩灯串，既可以向左（逆时针）移动，也可以向右（顺时针）移动，还可以左右交替移动，起始状态可以预置，移动速度和左右交替速度均可调节。
    彩灯控制器包括以下单元电路：①IC1和IC2级联组成的8位双向移位寄存器，控制8路彩灯依一定规律闪亮。②开关S，S2、SB等组成的预置数控制电路，控制8位移存器的初始状态，即8路彩灯的起始状态。③555时基电路IC5等组成的时钟振器，为移位寄存器提供工作时钟脉冲。④555时基电路IC4、开关S3等组成的移动方向控制电路，控制移位寄存器作左移、右
移或左右交替移动。⑤光电耦合器Bi～B8、双向晶闸管VS1～VS8等组成的8路驱动执行电路，在移位寄存器输出状态的控制下驱动8路彩灯H1～H8分别点亮或熄灭。⑥交压器T、整流全桥UR、集成稳压器IC3等组成的电源电路，为控制电路提供+6V工作电源。图4-46所示为整机原理方框图。
