整机简要工作原理

发布时间:2013/4/14 13:33:15 访问次数:717

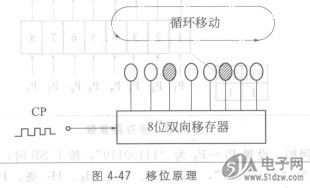

    IC1和IC2级联组成8位双向移位寄存器,在IC5产生的时RFP30P05钟脉冲CP的作用下作循环移位运动,如图4-47所示。双向移存器的8个输出端Qi~Q8分别经光电耦合器Bi~B8控制8个双向晶闸管VSi~VS8。


    当某Q端为“1”时,与该Q端对应的晶闸管接通相应的彩灯H的220V市电电源,使其点亮。当某Q端为“O”时,对应的晶闸管切断相应彩灯H的电源而使其熄灭。由于Qi~Q8的状态在CP作用下不停地移位,所以点亮的彩灯便在Hi~H8中循环流动起来。
    彩灯的初始状态由Sl和S2预置,预置好后按一下SB将预置数输入,其输出端Qi~Q8的状态(也就是彩灯H1~H8点亮的情况)即等于预置数,而后在CP的作用下移动。彩灯移动的方向由S3控制,可以选择“左移”、“右移”或“左右交替”。

    IC1和IC2级联组成8位双向移位寄存器,在IC5产生的时RFP30P05钟脉冲CP的作用下作循环移位运动,如图4-47所示。双向移存器的8个输出端Qi~Q8分别经光电耦合器Bi~B8控制8个双向晶闸管VSi~VS8。


    当某Q端为“1”时,与该Q端对应的晶闸管接通相应的彩灯H的220V市电电源,使其点亮。当某Q端为“O”时,对应的晶闸管切断相应彩灯H的电源而使其熄灭。由于Qi~Q8的状态在CP作用下不停地移位,所以点亮的彩灯便在Hi~H8中循环流动起来。
    彩灯的初始状态由Sl和S2预置,预置好后按一下SB将预置数输入,其输出端Qi~Q8的状态(也就是彩灯H1~H8点亮的情况)即等于预置数,而后在CP的作用下移动。彩灯移动的方向由S3控制,可以选择“左移”、“右移”或“左右交替”。
