分频

发布时间:2013/2/21 20:12:08 访问次数:1056

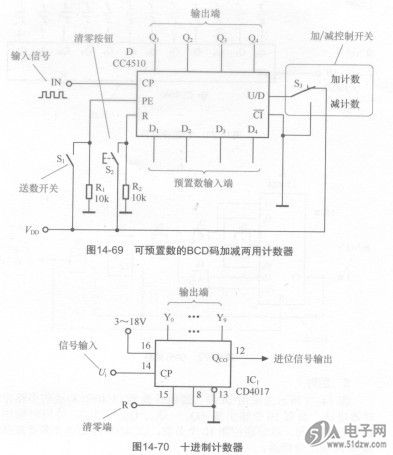

    计数器可用作各种类型的分频器。

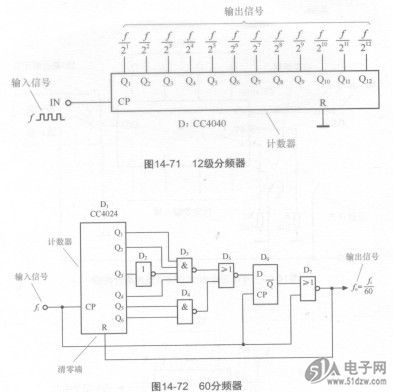

    (1)图14-71所示为采用12位二进制串行计数器CC4040构成的12级BAT54AWT1G分频器电路,被分频信号由CP端输入,分频后的信号分别由Q~Q端输出,最小分频数为2'=2,最大分频数为2'2= 4096,即Qi端的输出信号频率为输入信号的争Q12端的输出信号频率为输入信号。


    (2)图14-72所示为60分频器电路。电路由二进制异步计数器CC4024 (D),非门D2,与非门D1、D4,或非门D,、D.,D型触发器D6等组成。当输入第60个计数脉冲时,D型触发器D。输出为高电平,第60个计数脉冲的下降沿经或非门D,形成复位脉冲,加至CC4024清零端使其清零复位,实现去分频。



    计数器可用作各种类型的分频器。
    (1)图14-71所示为采用12位二进制串行计数器CC4040构成的12级BAT54AWT1G分频器电路,被分频信号由CP端输入,分频后的信号分别由Q~Q端输出,最小分频数为2'=2,最大分频数为2'2= 4096,即Qi端的输出信号频率为输入信号的争Q12端的输出信号频率为输入信号。


    (2)图14-72所示为60分频器电路。电路由二进制异步计数器CC4024 (D),非门D2,与非门D1、D4,或非门D,、D.,D型触发器D6等组成。当输入第60个计数脉冲时,D型触发器D。输出为高电平,第60个计数脉冲的下降沿经或非门D,形成复位脉冲,加至CC4024清零端使其清零复位,实现去分频。
