怎样应用计数器
发布时间:2013/2/21 20:08:15 访问次数:1277
计数器主要应BAT54ALT1G用于计数、分频、定时、脉冲分配等电路。
(1)图14-68所示为CC14526构成的可预置数的4位二进制减法计数器电路。S1~S4为预置数(D1~D4)的设置开关,合上为362快速学认电子元器件(双色版)“1”,断开为“0”。S1为送数开关,合上时预置数被送入计数器内,
Q1~Q4=D1~D4。计数信号由CP端输入作减法计数。S5为清零按钮。
图14-68 4位二进制减法计数器
(2)图14-69所示为可预置数的BCD码加/减两用计数器电路,采用CC4510构成,既可作加法计数,又可作减法计数,由开关S,控制。S,接电源电压VDD时电路为加法计数器,S,接地时电路为减法计数器。输出为由4位二进制数(8421码)表示的十进制数。S,为送数开关,S2为清零按钮。
(3)图14-70所示为十进制计数器。采用十进制计数/分配器CD4017构成,计数状态由CD4017的10个译码输出端Yo—Y。显示。每一时刻Yo~Y9中只有一个输出为“1”,且与计数个数相对应,其余输出皆为“0”。每输入10个脉冲,进位输出端Qco输出一个进位脉冲。
计数器主要应BAT54ALT1G用于计数、分频、定时、脉冲分配等电路。
(1)图14-68所示为CC14526构成的可预置数的4位二进制减法计数器电路。S1~S4为预置数(D1~D4)的设置开关,合上为362快速学认电子元器件(双色版)“1”,断开为“0”。S1为送数开关,合上时预置数被送入计数器内,
Q1~Q4=D1~D4。计数信号由CP端输入作减法计数。S5为清零按钮。

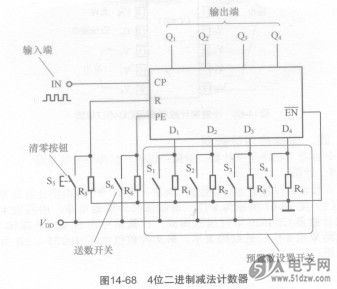

图14-68 4位二进制减法计数器
(2)图14-69所示为可预置数的BCD码加/减两用计数器电路,采用CC4510构成,既可作加法计数,又可作减法计数,由开关S,控制。S,接电源电压VDD时电路为加法计数器,S,接地时电路为减法计数器。输出为由4位二进制数(8421码)表示的十进制数。S,为送数开关,S2为清零按钮。
(3)图14-70所示为十进制计数器。采用十进制计数/分配器CD4017构成,计数状态由CD4017的10个译码输出端Yo—Y。显示。每一时刻Yo~Y9中只有一个输出为“1”,且与计数个数相对应,其余输出皆为“0”。每输入10个脉冲,进位输出端Qco输出一个进位脉冲。
