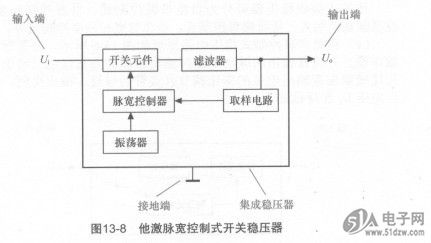

他激脉宽控制式稳压电路原理如图13-8所示，开关管DAP015AD与负载串联，开关管输出的脉动电压经滤波器滤波为直流电压输出。在脉宽控制式稳压电路中，开关管的开关频率不变，取样电路通过脉宽控制器调节开关管的占空比，从而达到调节输出电压，且输出电压Uo保持稳定的目的。

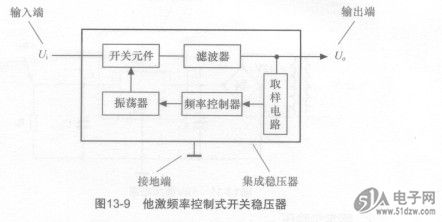

    他激频率控制式稳压电路原理如图13-9所示，开关管的导通时间固定，取样电路通过频率控制器调节开关管的开关频率，即改变截止时间，以达到调节输出电压，且使输出电压砜保持稳定的目的。

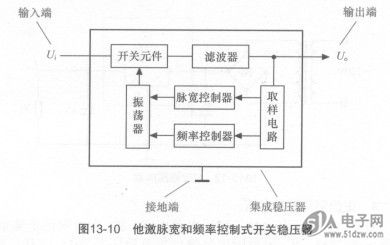

    他激脉宽和频率控制式稳压电路原理如图13-10所示，取样电路通过脉宽控制器和频率控制器，同时调节开关管的占空比和频率，即同时调节开关管的导通时间和截止时间来稳定输出电压，使输出电压乩保持稳定。
