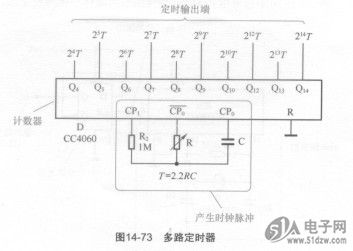

图14-73所示为采用14位二进制计数器CC4060构成的BAT54CLT1G多路定时器电路，具有10个输出端(Q4～Q10.Q12～Q14)，可同时输出10种定时时间，以分别控制10个负载。CC4060内部包含多谐振荡器和14级二分频器。
    多谐振荡器的作用是产生时钟脉冲，电路的基本定时时间丁等于一个时钟脉冲周期，调节外接定时元件R或C即可改变基本定时时间。


    10个输出端的定时时间分别为基本定时时间r的2“倍，最小为24T( 16T)，最大为2'4T(16384T)。如果取R=68kQ、C=6.8yF，则T=2.2 RCz Is，那么电路最小定时时间为16s，最大定时时间可达4.5h。定时时间到时，相应的输出端输出一个“1”信号。
