上述两种超高亮LED驱动电路不仅受输PLT232/L5入电压范围的限制，而且效率低。
    在用于低功率的普通LED驱动时，由于电流只有几毫安，因此损耗不明显，当LED工作电流有几百mA甚至更高的高亮LED的驱动时，功率电路的损耗就成了比较严重的问题，为此需要采用开关调节器。
    开关电源是目前能量变换中效率最高的，可以达到90%以上。
    开关电源功率级变换器电路主要有三种：降压式( Buck)、升压式(Boost)、降压一升压式(Buck-Boost)。Buck、Boost和Buck-Boost等功率变换器都可以用于LED的驱动，只是为了满足LED的恒流驱动，采用检测输出电流而不是检测输出电压进行反馈控制，以达到恒流驱动的目的。

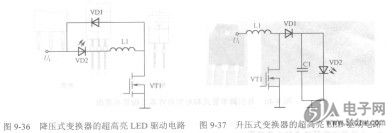

    (1)降压式变换器LED驱动电路。图9-36所示是降压式变换器的超高亮LED驱动电路，电路中VD1是续流二极管，VD2是发光二极管，Ll是储能电感，VT1是场效应管构成开关管，Ll与VD2串联。
    这种电路中的开关管VT1接在电感Ll后面，这样场效应管VTI的源极直接接地线，方便了场效应管VT1的驱动。
    续流二极管VD1与LED相电感Lll串联电路反向并联，驱动电路简单，而且不需要输出滤波电容，降低了成本。
    这种电路是降压式变换器，不适用于输入电压低或者多个LED串联的电路。


    (2)升压式变换器LED驱动电路。图9-37所示是升压式变换器的超高亮LED驱动电路，这一驱动电路的特点是能将输入电压Ui升到所需要的电压值，实现在低输入电压下对LED的驱动，可以于驱动许多只LED串联的电路。
    (3)降压一升压式变换器LED驱动电路。图9-38所示是降压一升压式变换器超高亮LED驱动电路，这一电路与降压式电路相比多了一只电容Cl，这样可以提升输出电压的绝对值，因此在输入电压低，并且需要驱动多个LED时降压一升压式变换器应用较多。
