由于受到LED功率水平的限制，通常需PLT137同时驱动多个LED以满足亮度需求，因此，需要专门的驱动电路来点亮LED。
    1．超高亮LED电阻限流电路
    电阻限流驱动电路是最简单的驱动电路，超高亮LED电阻限流驱动电路。
    限流电阻R计算公式如下：


    式中，U为电路的输入电压；/为LED的正向电流；UF为LED在正向电流为占时的压降；U为防反二极管的压降（可选）；／为每串LED的数目；爿为并联LED的串数。
    这种电阻限流驱动电路简单，但是在输入电压波动时，通过LED的电流也会跟随变化，因此调节性能差。
    另外，由于电阻R的接入使损失增大，因此效率低。
    2．超高亮LED线性调节器
    线性调节器的核心是利用工作于线性区的功率三极管或场效晶体管( MOSFET)作为一动态可调电阻来控制负载。
    线性调节器有并联型和串联型两种。

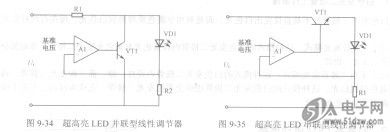

    (1)并联型线性调节器。这种线性调节器又称为分流调节器，如图9-34所示是超高亮LED并联型线性调节器，电路中VD1是LED，电路中只画出一只LED．实际上电路中可以是多个LED串联。Rl为限流保护电阻，VT1为分流管，Al为运放，R2为取样电阻。


    这一电路的工作原理是：分流三极管VT1与LED( VDl)并联，当输入电压增大时，通过Al的控制，流过分流调节器( VTl)的电流将会增大，( VDI)的电流保持恒定。J司理，当输入电压减小时，减小，保持流过VD1的电流恒定。这时会增大限流电阻上的压降，使流过LED流过VT1的电流会减小，使电阻Rl上的压降
    由于分流调节器需要串联一个电阻Rl，所以效率不高，并且在输入电压变化范围比较宽的情况下很难做到恒定的调节。
    由于分流管VT1与发光二极管VD1并联，所以称为并联型线性调节器。
    (2)串联型调节器。图9-35所示是超高亮LED串联型线性调节器，电路中三极管VT1与发光二极管VD1串联，用VT1集电极与发射极之间的内阻作为LED的限流电阻。
    这一电路的工作原理是：当输入电压增大时，通过Al的控制，VT1集电极与发射极之间内阻增大，使流过发光二极管VD1的电流保持恒定。同理，当输入电压减小时，VT1集电极与发射极之间内阻减小，保持流过发光二极管VD1的电流恒定。
    由于功率三极管或场效应晶体管都有一个饱和导通电压，因此，串联型线性调节器电路中的输入最小电压必颓大于该饱和电压与负载电压之和，电路才能正确地工作。
