键控输入电路之二
发布时间:2012/12/9 12:44:45 访问次数:1011

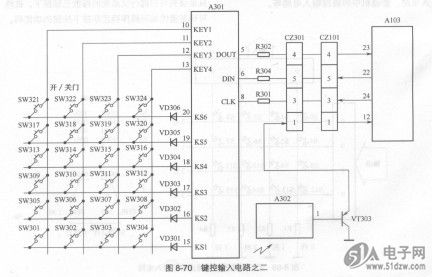

图8-70所示是某型号影碟机的TMS320F2812PGFA键控输入电路。数字式家用电器的键控操作一般都有本控(本机控制键)和遥控两种操作,这两种操作的键位功能码是相同的,只是本控和遥控操作获得键位功能码的途径不同。电路中,左侧电路是本机的键控输入电路,遥控部分在右下侧(未画全)。
引脚是键扫描信号输出端,分别输出键扫描信号KS1~KS6;⑩~⑩脚是4个按键指令输入端,分别输入KEY1~KEY4信号;⑧脚是时钟信号输入引脚;⑤脚是按键指令串行数据输出脚。
这一电路的工作原理是这样:集成电路A301的⑤~⑩脚的键扫描信号分别经过隔离二极管VD301~VD306加到键阵的行线上,键阵电路中有4条列线,4×6:24,这样共有24个按键开关。
每一个按键指令输入端可接收6种不同的键扫描信号KEY,这样通过集成电路A301的⑩~⑩脚共接收24个不同的键指令输入信号。这些信号经过集成电路A301内电路处理成串行指令数据,从集成电路A301的⑤脚输出,经电阻R302和接插件C2301、CZ101的4脚,从③脚加到集成电路A103内电路中,经这一集成电路内电路的解码,其解码输出信号进行各种键功能的控制操作。
另外,该红外遥控器接收集成电路A302将接收到的各种按键操作指令进行整形放大后,从其①脚输出,加到射极输出器电路VT303基极,从其发射极输出,通过接插件C2301和CZ101的①脚,从⑥脚输出加到集成电路A103内电路解鸦器中,通过解码得到具体的键控指令控制机器操作。
图8-70所示是某型号影碟机的TMS320F2812PGFA键控输入电路。数字式家用电器的键控操作一般都有本控(本机控制键)和遥控两种操作,这两种操作的键位功能码是相同的,只是本控和遥控操作获得键位功能码的途径不同。电路中,左侧电路是本机的键控输入电路,遥控部分在右下侧(未画全)。
引脚是键扫描信号输出端,分别输出键扫描信号KS1~KS6;⑩~⑩脚是4个按键指令输入端,分别输入KEY1~KEY4信号;⑧脚是时钟信号输入引脚;⑤脚是按键指令串行数据输出脚。
这一电路的工作原理是这样:集成电路A301的⑤~⑩脚的键扫描信号分别经过隔离二极管VD301~VD306加到键阵的行线上,键阵电路中有4条列线,4×6:24,这样共有24个按键开关。
每一个按键指令输入端可接收6种不同的键扫描信号KEY,这样通过集成电路A301的⑩~⑩脚共接收24个不同的键指令输入信号。这些信号经过集成电路A301内电路处理成串行指令数据,从集成电路A301的⑤脚输出,经电阻R302和接插件C2301、CZ101的4脚,从③脚加到集成电路A103内电路中,经这一集成电路内电路的解码,其解码输出信号进行各种键功能的控制操作。
另外,该红外遥控器接收集成电路A302将接收到的各种按键操作指令进行整形放大后,从其①脚输出,加到射极输出器电路VT303基极,从其发射极输出,通过接插件C2301和CZ101的①脚,从⑥脚输出加到集成电路A103内电路解鸦器中,通过解码得到具体的键控指令控制机器操作。
