调整静态工作点DF13A-10P-1.25H(20)使电路正常。
    测量上限阈值电压、下限阈值电压、回差电压、中心电压时，调节要仔细，力求准确。
    实验总结与分析
    (1)画出设计电路图，整理设计过程及结果。
    (2)记录实验波形及电压传输特性并和理论计算值相比较。
    (3)在本次实验电路中，驱动晶体三极管Q的基极电阻阻值应如何确定？图中继电器线圈旁并联的二极管D2起什么作用？
    (4)若要求用绿色及红色LED来分别指示该电路工作于蓄电池正常放电及处于充电状态，请设计这一指示电路。
    (5)如果将实验内容要求的10.5V改为11.5V，13.5V改为12.5V，试问应如何改动电路参数？
    单相桥式半控整流电路的测量（综合性实验）
    1.实验目的
    (1)加深对单相桥式半控整流电路带电阻性、电阻电感性负载时工作情况的理解。
    (2)了解续流二极管在单相桥式半控整流电路中的作用，学会对实验中出现的问题加以分析和解决。
    2．实验设备与器材

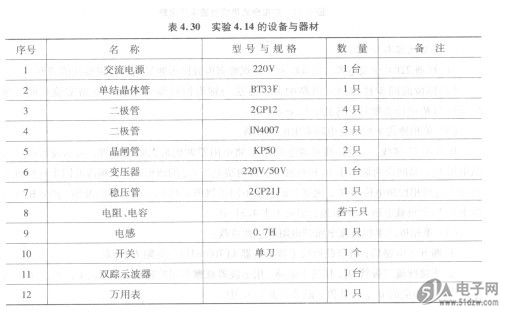

    实验所用设备与器材见表4.30。
