(1)整流滤波电路测试

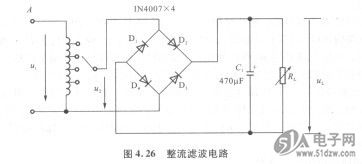

    按图4.26连接实验电路。取可调工频电C-001R 32.7680K-APB FREE源电压为16V，作为整流电路输入电压u。

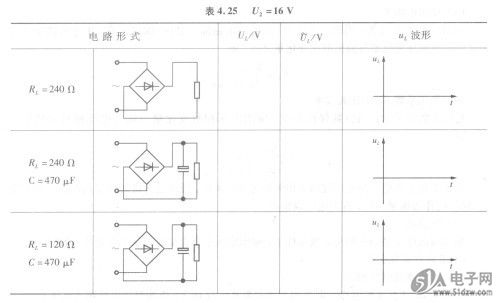

    ①取RL=240Q，不加滤波电容，测量直流输出电压M。及纹波电压，并用示波器观察波形，记入表4.25中。
    ②取RL=240Q，C=470UF，重复内容(1)的要求，记人表4.25中。
    ③取RL=120Q，C=470UF，重复内容(1)的要求，记人表4.25中。


    注意事项：
    ①每次改接电路时，必须切断工频电源。
    ②在观察输幽电压波形的过程中，“Y轴灵敏度”旋钮位置调好以后，不要再变动，否则将无法比较各波形的脉动情况。
    串联型稳压电源性能测试：
    切断工频电源，在图4.26基础上按图4.25连接实验电路。
    ①初测
    稳压器输出端负载开路，断开保护电路，接通16 V工频电源，测量整流电路输入电压U2，滤波电路输出电压U，（稳压器输入电压）及输出电压Uo。调节电位器Rw，观察Uo的大小和变化情况，如果Uo能跟随Rw线性变化，这说明稳压电路各反馈环路工作基本正常。否则，说明稳压电路有故障，因为稳压器是一个深负反馈的闭环系统，只要环路中任一个环节出现故障（某管截止或饱和），稳压器就会失去自动调节作用。此时可分别检查基准电压Uz，输入电压U，，输出电压Uo，以及比较放大器和调整管各电极的电位（主要是UBE和UCE），分析它们的工作状态是否都处在线性区，从而找出不能正常工作的原因。排除故障以后就可以进行
下一步测试。


    ②测量输出电压可调范围
    接人负载RL（滑线变阻器），并调节R。，使输出电流10～100 mA。再调节电位器，测量输出电压可调范围且使Rw动点在中间位置附近时，若不满足要求，可适当调整R1、R2之值。
    ③测量各级静态工作点
    调节输出电压Uo=12V，输出电流IO=100mA，测量各级静态工作点，记人表4.26中。
    ④测量稳压系数5
    取IO=100mA，按表4.27改变整流电路输入电压U2（模拟电网电压波动），分别测出相应的稳压器输入电压U及输出直流电压Uo，记人表4.27中。
