1．实验目的
   (1)熟悉三相异步电动机的2MBI300VN-120-50启停控制原理。
   (2)实现三相异步电动机的启停PLC控制。
   (3)熟悉PLC编程软件及PLC编程方法。
    2．实验设备与器材
    3．实验电路与说明

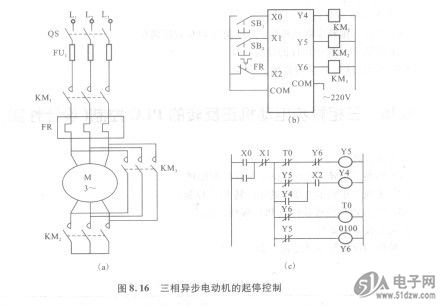

    三相异步电动机起停控制是电动机最基本的控制。起、停控制的主电路如图8. 16(a)所示，PLC控制电路如图8.16(b)所示，梯形图如图8.16(c)所示。图8.16(b)中SB，为启动按钮，SB2为停止按钮。


    在继电器~接触器控制电路中，停止按钮都是串联在回路中使用其动断触点，但在PLC控制中，停止按钮有两种处理方法，可以使用动合触点，也可以使用动断触点，相应梯形图及语句表程序中亦作不同处理。在本例图8. 16(b)中，停止按钮SB：用的是动合触点，则图8.16(c)中的梯形图使用输入继电器的动断触点Xl。图8.16(b)中的停止按钮SB：也可改用动断触点，相应梯形图中则应使用输入继电器的动合触点Xl。
