脉冲信号产生电路是数字系统Q12P1CXXR110E中必不可少的单元电路。如同步信号、时钟信号和时基信号等都由它产生。产生脉冲信号电路有一类是自激多谐振荡器，它不需信号源，只要加上直流电源，就可以自动产生信号。另一类是他激多谐振荡器，有单稳态触发器，它需要在外加触发信号的作用下输出具有一定宽度的矩形脉冲波。与非门作为一个开关倒相器件，呵用以构成各种脉冲波形的产生电路。
    1)多谐振荡器
    ①TTL门电路构成的对称型多谐振荡器

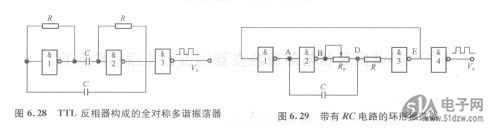

   TTL门电路速度快，它适宜于产生中频段脉冲源。图6.28是由TTL反相器构成的全对称多谐振荡器，由于电路完全对称，电容器的充放电时间常数相同，故输出为对称的方波。改变R和C的值，町以改变输出振荡频率。非门3用于输出波形整形。
    ②环形多谐振荡器
    图6.29是用TTL与非门构成的带RC电路的环形振荡器，非门4用于输出波形整形，R为限流电阻，一般取100n，电位器R。要求≤1 kl!，电路利用电容C的充放电过程，控制D点电压%，从而控制与非门的自动启闭，形成多谐振荡，电容C的充电时间tWI、放电时间tW2和总的振荡周期丁分别为调节R和C的大小可改变电路输出的振荡频率。


    ③晶体振荡器
    用rjTL或CMOS门电路构成的振荡器幅度稳定性较好，但频率稳定性较差，一般只能达到数壁级。在对频率的稳定度、精度要求高的场合，选用石英晶体组成的振荡器较为适合，其频率稳定度可达10-5以上。图6.30是用石英晶体与CMOS器件构成的多谐振荡器，一般用于电子表中，其中晶体的fo=32768 Hz。在图中门l用于振荡，门2用于缓冲整形。Rf是反馈电阻，通常为几十兆欧，一般选22Mfl。R起稳定振荡作用，通常取十至几百千欧C，是频率微调电容器，用于温度特性校正。
