1．实验目的
   (1)学习共源放大电A008-EW750-Q4路的静态、动态指标的测试方法。
   (2)了解场效应管放大器的可变电阻特性。
   (3)了解高阻电路的测量方法。
    2．实验设备与器材

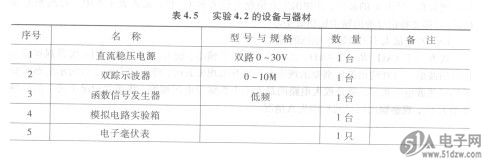

    实验所用设备与器材见表4.5。


    3．实验电路与说明
    (1)场效应管的特点
    场效应管与双极型晶体管比较有如下特点：场效应管为电压控制型元件；输入阻抗高（尤其是MOS场效应管）；噪声系数小；温度稳定性好，抗辐射能力强；结型管的源极(S)和漏极(D)可以互换使用，但切勿将栅(G)源(S)极电压的极性接反，以免PN结因正偏过流而烧坏。对于耗尽型MOS管，其栅源偏压可正可负，使用较灵活。
    和双极型晶体管相比，场效应管的不足之处是共源跨导gm值较低（只有ms级），MOS管的绝缘层很薄，极容易被感应电荷所击穿。因此，在用仪器测量其参数或用烙铁进行焊接时，都必须使仪器、烙铁或电路本身具有良好的接地。焊接时，一般先焊S极，再焊其他极。不用时应将所有电极短接。
    (2)偏置电路和静态工作点的确定
    与双极型晶体管放大器一样，为使场效应管放大器正常工作，也需选择恰当的直流偏置电路以建立合适的静态工作点。
    场效应管放大器的偏置电路形式主要有自偏压电路和分压器式自偏压电踣（增强型MOS管不能采用自偏压电路）两种。
    4．实验内容与步骤
    (1)场效应管共源放大器的调试
    ①连接电路。按图4.2在模拟电路实验板上插接好电路，场效应管选用N沟道结型管3DG6D，静态工作点的设置方式为自偏压式。直流稳压电源调至18 V并接好（注意：共地）
    ②测量静态工作点。调节电阻尺。使电位R。为9V左右，并测量此时的vg、K，填入表4.6中，并计算IB。
