三极管构成的开关电路是TC4427CDA把三极管的截止与饱和当作机械开关的“开和关”来使用。当三极管在截止时，集电极电流为0，相当于开关“断开”；而在饱和时，由于饱和压降很小，相当于开关的“接通”。因此，三极管广泛用做开关器件，主要是用在数字电路中。

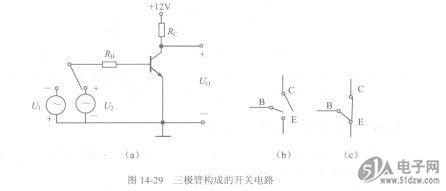

    如图14-29所示为三极管构成的开关电路原理图，当三极管接通信号时，为上负下正，在输入电路中，三极管因B-E结反偏而截止，三极管处于截止，此时/B=O,C=O, UCE=UO=VCC，三极管的三个电极间相当于开路，作用等效于图14-29 (b)。
    当三极管输入正极性信号U2时，三极管处于饱和状态，流过三极管的基极电流大于等于临界饱和基极电流，集电极电流不随／B变化；UCE -般低于O.lV，C.E二极近似短路，等效于图14-29 (c)。可见三极管相当于一个由基极电流控制的无触点开关，截止时相当于断开，饱和时相当于闭合。


     当三极管用作开关使用时，三极管从截止到饱和的过程需要一定的时间，在维修代换管子时一定要注意管子的开关参数。如行输出电路中的行输出管对管子的开关时间要求就要高一些。为了加速三极管的开关速度，常在开关电路中的局上并接一个电容器Cl，这个电容器称为加速电容器。如图14-30中的电容器G。
