由于半波整流存在QR1141Q291B-K输出电压脉动大、电源利用率低等缺点，因而更常采用全波整流。其电路组成如图14-7所示，与半波整流不同的是变压器多了一个中间抽头，其1～0绕组与0～2绕组匝数相等。


    参看图14-7 (a). (b)。输入交流电压“为正半周时，变压器次级的感应电压U2被分为两部分，即蜴。和U2b。蜴。由变压器次级1～O绕组产生，设极性为“1正0负”；U2b由变压器次级0～2绕组产生，极性为“0正2负”。二极管Di因正偏而导通（相当于开关接通），电流自上而下流经负载RL到变压器的中心抽头0端；二极管D2因反偏而截止（相当于开关断开）。当输入交流电压“为负半周时，变压器次级的感应电压极性分别为“1负0正”、“0正2负”；因而，D，截止，D2导通，电流还是自上而下流经负载到中心抽头0端。

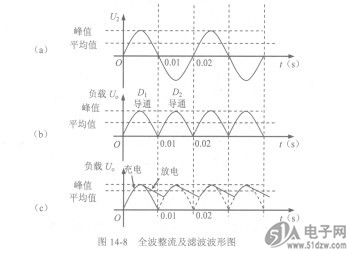

    当交流电进入下一个周期时，又重复上述过程。可见，交流电的正负半周使Di与D2轮流导通，在负载上总是得到自上而下的单向脉动直流电电流。与半波整流相比，全波整流有效地利用了交流电的负半周，输出电压Uo比半波整流提高了一倍，即Uo=0.9 U2。波形如图14-8所示。
