实验电路如图4.1所示，为电阻分压A008-EW740-Q4式工作点稳定单管放大器实验电路图。它的偏置电路采用Rb，和Rb2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号“i后，在放大器的输出端便可得到一个与ui相位相反、幅值被放大了的输出信号，从而实现了电压放大。安装电路时，要注意电解电容极性、直流电源正负极和信号源的极性。

    实验内容与步骤
    (1)电路安装
    ①安装之前先检查各元器件的参数是否正确，区分三极管的三个电极，并测量其口值。
    ②按图4.1所示电路，在面包板或实验台上搭接电路。安装完毕后，应认真检查连线是否正确、牢固。
    (2)测试静态工作点
    ①电路安装完毕经检查无误后，首先将直流稳压电源调到12V，接通直流电源前，先将Rw调至最大，函数信号发生器输出旋钮旋至零，再接通直流电源，调节R，使IC=2.0mA(即Ue=2.0V)。

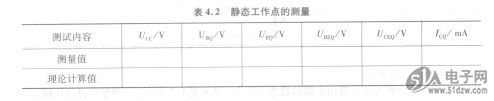

    ②用万用表测量电路的静态电压Uc、UBQ、UEQ、UBEQ、UBCQ，并记录在表4.2中。表4.2静态工作点的测量
    (3)测量电压放大倍数
    ①将信号发生器的输出信号调到频率为1 kHz、幅度为10 mV左右的正弦波，接到放大电路输入端，然后用示波器观察输出信号的波形。在整个实验过程中，要保证输出信号不产生失真。如输出信号产生失真，可适当减小输入信号的幅度。
    ②用电子毫伏表测量下述两种情况下的Uo值，并用双踪示波器观察uo和M的相位关系，记入表4.2;用公式，计算出不接负载时对输入电压U的电压放大倍数和对信号源Us的电压放大倍数，记录在表4.3中。
