测量第一阳极Tl与控制极G之间的正向阻值
发布时间:2012/9/3 20:14:43 访问次数:660

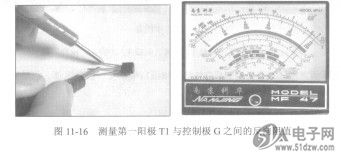

将红表笔接双向晶N80C196KB20闸管的第一阳极Tl，黑表笔接双向晶闸管的控制极G,测得第一阳极Tl与控制极G之间的反向阻值为“0.9k”，如图11-16所示。

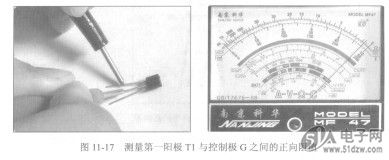

将表笔对调，红表笔接单向晶闸管的控制极G，黑表笔接单向晶闸管的阴极K，此时测得控制极G与阴极K之间的正向阻值为“0.7k”，如图11-17所示。

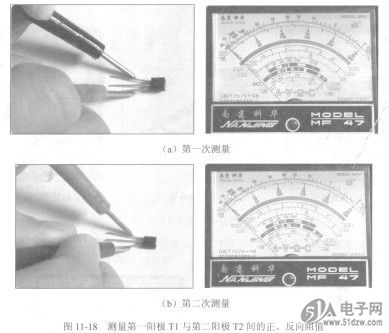

用上面的方法分别测量第一阳极Tl与第二阳极T2间的正、反向阻值，测量所得正、反向阻值均为“无穷大“，如图11-18所示。
用上面的方法分别测量控制极G与第二阳极T2间的正、反向阻值，测量所得正、反向阻值均为“无穷大”，如图11-19所示。
将红表笔接双向晶N80C196KB20闸管的第一阳极Tl，黑表笔接双向晶闸管的控制极G,测得第一阳极Tl与控制极G之间的反向阻值为“0.9k”，如图11-16所示。
将表笔对调，红表笔接单向晶闸管的控制极G，黑表笔接单向晶闸管的阴极K，此时测得控制极G与阴极K之间的正向阻值为“0.7k”，如图11-17所示。
用上面的方法分别测量第一阳极Tl与第二阳极T2间的正、反向阻值，测量所得正、反向阻值均为“无穷大“，如图11-18所示。
用上面的方法分别测量控制极G与第二阳极T2间的正、反向阻值，测量所得正、反向阻值均为“无穷大”，如图11-19所示。
