打印机电路中常用N80C196KB20的变压器为电源变压器，对于电源变压器，一般采用开路检测。下面将实测打印机电路中的变压器。
    打印机电路中变压器检测方法如下：

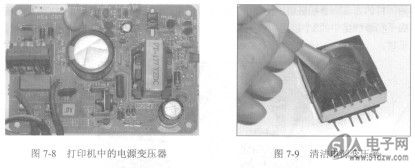

    首先将打印机电路板的电源断开，接着对电源变压器进行观察，看待测变压器是否损坏，有无烧焦、虚焊等情况。如果有，则变压器损坏，如图7-8所示。
    如果待测电源变压器外观没有问题，接着将待测电源变压器从电路板上焊下，并清洁变压器的引脚，去除引脚下的污物，确保测量时的准确性，如图7-9所示。

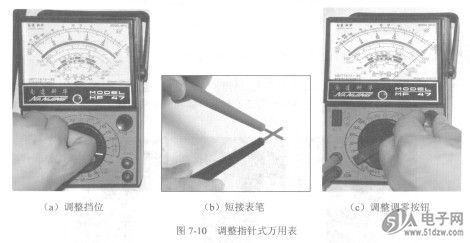

    清洁完成后，将指针式万用表的功能旋钮旋至"Rxl"挡，然后进行调零校正，如图7-10调整指针式万用表将万用表的红、黑表笔分别搭在电源变压器中的初级绕组中的第一组引脚上（测量的电源变压器初级绕组有1 1个引脚，其内部包含5个初级绕组）。此时，测得当前变压器的阻值为0.5，如图7-11所示。
