本例电路以分钟为单位累计设SB380备的运行时间，最大累计时间为694天，且停电也不会掉数据。
    1．电路图

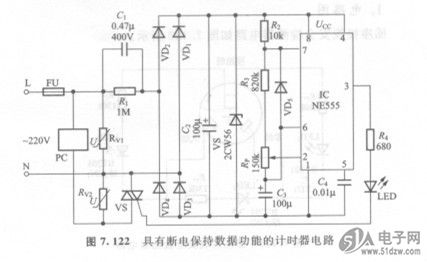

    具有断电保持数据功能的计时器的电路如图7.122所示。


    2．工作原理
    220V交流电经电容器C．降压，VDi～VD。桥式整流，C2滤波，VS稳压，得到约7.SV的直流电压作为NE555的电源。当电源通过R2、R3、R4使C3充电至2/3Ucc时，NE555的7脚导通，3脚输出低电平，使VS截止；C3通过RP、R3、7脚对地放电至l／3Ucc时，7脚截止，3脚输出高电平，VS导通，计数器PC得电累进1计数。调节RP可改变电容器C3的充放电时间常数，即控制计数的间隔时间。
    本电路放电时间常数约为58s，充电时间约为2s，合计60s。VS导通截止一次，计数器计数一次。计数器PC可采用JD6-ⅢA型继电式计数器。
